Rifle autocargante Krag–Jorgensen

 Modern Firearms

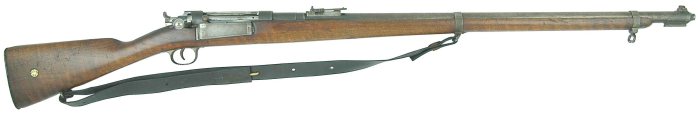

Fusil danés Krag Jorgensen, M1889




Carabina danesa Krag - Jorgensen, M1889 / 24




Rifle danés Krag - Jorgensen, vista cercana




Rifle Krag - Jorgensen danés, vista cercana con la compuerta de carga del cargador abierta y el cerrojo retraído




Rifle noruego Krag - Jorgensen, M1894




Carabina noruega Krag - Jorgensen, M1894 / 12




Rifle noruego Krag - Jorgensen, vista cercana




Rifle americano Krag - Jorgensen M1892




Carabina americano Krag - Jorgensen M1892




Rifle americano Krag - Jorgensen M1898




Carabina americana Krag - Jorgensen Krag - Carabina Jorgensen M1899




Diagrama de la patente de EE. UU. Otorgada a parkhurst para su adaptador de carga de clip para rifle Krag - Jorgensen



Krag-Jorgensen rifle (Denmark)

	rifle M1889	rifle de francotirador M1928
Calibre	8x58R	8x58R
Longitud total	1328 mm / 52.28”	1171 mm / 46.1”
Longitud del cañón	833 mm / 32.78”	587 mm / 23.1”
Peso, vacío	4,31 kg / 9.5 lbs	5,25kg / 11.7 lbs
Capacidad del cargador	5 tiros	5 tiros



Krag-Jorgensen rifle (Norway)

	rifle M1894	carabina M1912
Calibre	6.5×55	6.5×55
Longitud total	1267 mm / 49.9”	1107 mm / 43.6”
Longitud del cañón	760 mm / 29.9”	610 mm / 24”
Peso, vacío	4,26 kg / 9.38lbs	4,0 kg / 8.8 lbs
Capacidad del cargador	5 tiros	5 tiros



Krag-Jorgensen rifle (USA)

	rifle M1898	carabina M1899
Calibre	.30-40 Army / 7,62x59R	.30-40 Army / 7,62x59R
Longitud total	1248” / 49.14”	1046 mm / 41.2”
Longitud del cañón	762 mm / 30”	560 mm / 22”
Peso, vacío	4,24 kg / 9.35 lbs	3,58 kg / 7.87 lbs
Capacidad del cargador	5 tiros	5 tiros







El rifle Krag-Jorgensen fue desarrollado a fines de la década de 1880 por dos noruegos: Ole Krag, director de Kongsberg Våpenfabrikk (fábrica de armas de Kongsberg), y el armero Erik Jørgensen.

El primer país en adoptar estos rifles en 1889 fue Dinamarca, que tenía vínculos históricos con la vecina Noruega. Los rifles daneses Krag-Jorgensen, con recámara para municiones 8x58R, permanecieron en servicio de primera línea con el ejército danés hasta la ocupación alemana de 1940.

El segundo país en adoptar el rifle Krag-Jorgensen fue EE. UU. Después de extensas pruebas, con la intención de encontrar el mejor rifle de pequeño calibre posible adaptado para la munición de pólvora sin humo más nueva, en 1892 el Ejército de EE. UU. Seleccionó el rifle Krag-Jorgensen ligeramente modificado. Tenía una recámara para munición calibre .30, desarrollada en EE. UU. Por el arsenal de Frankford y conocida como .30-40 Krag, .30 Army, .30-40 Govt, etc. Las entregas iniciales de los rifles Krag modelo 1892 de EE. UU. Comenzaron en 1894, y se produjo en varios modelos ligeramente diferentes, como rifle y carabina M1896, rifle y carabina M1898, y finalmente carabina M1899. La producción total de rifles Krag por la armería de Springfield, propiedad del gobierno, es algo menos de medio millón; El número de carabinas producidas se estima en unas 60 000. La mayoría de los rifles y carabinas Krag de EE. UU. Finalmente se convirtieron al estándar M1898. Los rifles estadounidenses Krag fueron declarados obsoletos en 1903, como resultado de la experiencia adquirida durante la guerra hispanoamericana y la campaña de Filipinas, y la posterior adopción de un rifle Springfield M1903 más potente y de disparo ligeramente más rápido y su munición .30-06. La mayoría de los rifles y carabinas Krag del servicio estadounidense se retiraron del servicio de primera línea en 1910; algunos fueron retirados del almacenamiento durante la Primera Guerra Mundial para ser utilizados con fines de entrenamiento y guar, y muchos se vendieron como excedentes poco después del final de la Primera Guerra Mundial.

El ejército noruego adoptó su propia versión del Krag-Jorgensen en 1894, encerrándolo en un excelente cartucho sin montura de 6,5 × 55, más conocido hoy como Mauser sueco de 6,5 mm (en ese momento Noruega se unió a Suecia bajo el dominio sueco). La mayoría de los rifles noruegos Krag-Jorgensen se produjeron en la fábrica de armas de Kongsberg entre 1894 y 1922, aunque algunos también se encargaron a la fábrica de armas Steyr en Austria. Estos rifles sirvieron con el ejército noruego hasta el final de la Segunda Guerra Mundial.

Cabe señalar que la calidad y la resistencia de los rifles Krag-Jorgensen variaron de un país a otro. Si bien estos rifles, especialmente los de origen estadounidense, no se consideran lo suficientemente fuertes para municiones más modernas, los rifles daneses y noruegos tienen un diseño un poco más fuerte, y los fabricados durante el siglo XX probablemente también tengan receptores y pernos mejores y más fuertes debido al avance en la química. y procesos de tratamiento térmico del acero. Los rifles Krag también son conocidos por su acción de ciclo muy suave y rápido, lo que los hizo populares como base para rifles deportivos / de caza en EE. UU. Y el norte de Europa. La característica de carga única lenta del cargador Krag-Jorgensen original se resolvió con un adaptador de carga de clip, desarrollado y patentado en EE. UU. Por Parkhurst, pero nunca se adoptó para uso de servicio.

El rifle Krag - Jorgensen es un rifle de cerrojo giratorio operado manualmente. Tiene una sola lengüeta de bloqueo en la parte delantera del perno, que se bloquea en el receptor. En los rifles Krag noruegos y daneses, la nervadura de la guía del cerrojo proporciona una superficie de bloqueo adicional, apoyada contra el puente del receptor cuando el cerrojo está cerrado. La base de la manija del cerrojo, colocada dentro del corte en el receptor (pero sin tocarlo) proporciona alguna medida de seguridad adicional en caso de falla de la orejeta de bloqueo. Los rifles Krag-Jorgensen cuentan con un diseño de cargador único, en el que los cartuchos están ubicados en una sola fila horizontal (uno al lado del otro) debajo del cerrojo. La revista está integrada con el receptor. Cuando se mira desde atrás, el cargador tiene una abertura a la derecha para cargar y está curvado hacia arriba a la izquierda, guiando el cartucho más a la izquierda hacia la ruta de alimentación en el receptor. La ventana de carga está cerrada por una puerta con bisagras o puerta. En los rifles daneses, la puerta de carga se abre hacia adelante; en rifles noruegos y estadounidenses, la puerta de carga se abre. De cualquier manera, la apertura manual de la compuerta fuerza al brazo de alimentación cargado por resorte a retirarse, lo que permite que los cartuchos individuales se deslicen o caigan en el cargador abierto uno por uno. Al cerrar la puerta de carga, se libera el brazo de alimentación que fuerza a los cartuchos de derecha a izquierda, hacia la abertura de alimentación. La característica única de los rifles Krag daneses era un clip de carga especial de diseño complicado, con un resorte incorporado que expulsa las cinco rondas del clip y al cargador abierto cuando se suelta el resorte con la mano. Para descargar el cargador, uno tiene que abrir la puerta del cargador y simplemente derramar los cartuchos restantes fuera de ella y en la mano. La ventaja de este sistema es que el cargador se puede cargar y descargar fácilmente con el cerrojo cerrado. Otra característica del rifle Krag-Jorgensen fue el corte del cargador, que bloquea la salida del cargador, convirtiendo el rifle en el arma de un solo disparo cargada manualmente, mientras conserva los cartuchos en el cargador para la parte más crítica de la batalla (al menos, los conceptos contemporáneos lo dicen) . Otras características del rifle Krag-Jorgensen eran más o menos estándar para su época: culata de madera, guardamanos, miras de hierro, bayonetas desmontables. Los rifles daneses tenían una característica distintiva, es decir, una camisa de cañón de acero, que (al menos en teoría) protegía el cañón de los elementos y el manejo brusco.
