sábado, 31 de mayo de 2025

Artillería autopropulsada 75mm Gun Motor Carriage T27

Cañones autopropulsados ​​con ruedas estadounidenses de 75 mm Gun Motor Carriage T27





Prototipo experimental del cañón autopropulsado semioruga de 75 mm GMC T12


A principios de la década de 1940, el Ejército estadounidense colaboró con varios contratistas para desarrollar nuevas unidades de artillería autopropulsadas destinadas a combatir tanques enemigos. Se realizaron diversos experimentos y se probaron vehículos experimentales de diversos diseños. Uno de los ejemplos más interesantes de este tipo fue el vehículo de combate con ruedas T27, con cañón motorizado de 75 mm.

Evolución de la artillería

A principios de 1941, organizaciones especializadas de las fuerzas terrestres estadounidenses comenzaron a desarrollar prometedores cañones antitanque autopropulsados. Se propuso crear nuevos tipos de vehículos de combate mediante el montaje de cañones existentes de diferentes tipos en los chasis disponibles. Este enfoque de diseño permitió alcanzar el resultado deseado, acelerar el desarrollo y simplificar la producción futura.

A mediados de año, se presentaron para pruebas los primeros cañones autopropulsados ​​experimentales de los nuevos tipos. Estos vehículos se construyeron sobre diferentes chasis con ruedas y contaban con cañones de calibre 37 y 57 mm. En general, cumplieron con las expectativas, pero fueron criticados por la falta de protección integral completa, las limitadas características de conducción y la baja capacidad de carga.

Pronto surgió la idea de sustituir el chasis con ruedas por un semioruga similar al del transporte blindado de personal M3. Dicho vehículo poseía todas las cualidades de las que carecían los prototipos existentes. Ya a principios de otoño, la nueva propuesta se implementó en el proyecto del Carro Motorizado con Cañón T12 de 75 mm. Se instaló un pedestal con un cañón M1897A4 de 75 mm en un vehículo blindado de transporte de personal (APC) asequible.

En septiembre de 1941, el primer lote de vehículos T12 se sometió a pruebas en el Campo de Pruebas de Aberdeen. Además, varias docenas de estos cañones autopropulsados ​​se enviaron a Filipinas para uso militar experimental. Posteriormente, tras el ataque japonés a Estados Unidos, estos vehículos participaron en operaciones de combate y demostraron sus características en la práctica.


Cañón M1897 en versión remolcada


Deficiencias objetivas

El GMC T12 de 75 mm demostró excelentes características técnicas, de combate y operativas en general. El chasis M3 proporcionó la movilidad deseada en diferentes terrenos, y el cañón M1897A4 proporcionó una alta potencia de fuego, permitiéndole combatir prácticamente cualquier tanque existente de un enemigo potencial.

Sin embargo, también presentó algunas deficiencias. Por ejemplo, el APC semioruga era más complejo y costoso de fabricar y operar que cualquier chasis con ruedas con capacidad de carga similar. Además, el AAP T12 se consideraba demasiado alto y visible para el enemigo.

Se propuso transferir el cañón M1897A4 e instalarlo en un chasis con ruedas para realizar pruebas y evaluaciones adicionales. Sin embargo, surgieron algunas dificultades para encontrar una plataforma adecuada. El hecho es que los chasis con ruedas de los modelos de producción tenían características insuficientes o eran demasiado altos para que el AAP tuviera una altura aceptable.


Nueva plataforma

La solución provino del Cuerpo de Intendencia del Ejército. En ese momento, buscaba nuevos vehículos y chasis para implementar en los circuitos logísticos existentes. El cuerpo probó varios modelos de equipo creados por encargo o por iniciativa de los desarrolladores.

Desde el verano de 1941, un chasis inusual diseñado y construido por Studebaker se había probado en Holabird, Maryland. Era un vehículo de dos ejes con ruedas y altura reducida, con capacidad para montar diversas superestructuras y cargas. Al parecer, este modelo no satisfizo a los intendentes, quienes decidieron transferirlo a los desarrolladores de artillería autopropulsada .

Además, Studebaker recibió un pedido de un segundo chasis similar. No construyó el mismo vehículo y presentó una plataforma con un diseño modificado. Al igual que su predecesor, tenía una altura mínima y podía transportar diversas cargas. Al mismo tiempo, el vehículo fue rediseñado significativamente teniendo en cuenta su nueva función como portador de armas.


El primer cañón autopropulsado experimental de 75 mm GMC T27

El primer chasis recibió su montaje de cañón en octubre de 1941 y se envió al Campo de Pruebas de Aberdeen para pruebas. Poco después le siguió un segundo vehículo con un cañón de 75 mm. Ambos recibieron la designación GMC T27 de 75 mm, a pesar de las diferencias entre ambos chasis.

Dos modificaciones

Los dos cañones autopropulsados ​​experimentales T27 tenían una arquitectura similar y sus unidades principales estaban unificadas. En ambos casos, se utilizó un chasis de dos ejes con ruedas, sin carrocería definida, y con una plataforma abierta de gran tamaño. En el centro de dicho chasis se ubicaba un pedestal con un cañón de 75 mm.

El primer chasis se construyó sobre la base de un bastidor con largueros laterales curvados, lo que permitió reducir la altura total del vehículo. La parte principal del bastidor se destinó a la colocación de una plataforma con todas las unidades necesarias, y el compartimento del motor, con una carcasa rectangular y una parrilla del radiador trasera, se ubicó en la popa.

El vehículo experimental estaba equipado con un motor de gasolina y una transmisión mecánica que transmitía el par a las cuatro ruedas. El chasis contaba con un par de ejes con suspensión de ballesta. Lamentablemente, se desconocen las características exactas de funcionamiento de dicho chasis.

En el lado izquierdo de la plataforma se encontraba el puesto de conducción con dos puestos de control. Delante y detrás del asiento del conductor se encontraban dos volantes y pedales independientes. Esto garantizó un control completo y cómodo al avanzar y retroceder sin necesidad de girar toda la máquina.


Vista 3/4 del costado de babor y popa

El segundo chasis de Studebaker tenía un diseño diferente. El compartimento del motor se trasladó a estribor y la transmisión se reconstruyó en consecuencia. El espacio liberado en la popa debía acomodar a uno de los tripulantes o los dispositivos necesarios. Las ruedas se convirtieron en ruedas dobles y se incorporaron guardabarros sobre ellas.

La segunda plataforma experimental conservó el característico puesto de control doble. Al mismo tiempo, el nuevo proyecto tuvo en cuenta cuestiones ergonómicas. El vehículo recibió asientos adicionales para la tripulación, ausentes en el prototipo anterior.

Ambas versiones del cañón autopropulsado utilizaban el mismo montaje de cañón. En el centro de la plataforma se montó un pedestal con mecanismos de puntería. En la base de este montaje se encontraba un compartimento para munición unitaria de 75 mm. Los mecanismos de puntería y los dispositivos de puntería se tomaron prestados del cañón M1897A4 en su configuración original.

El cañón M1897A4 era un cañón ligero de campaña de fabricación francesa. Tenía un cañón estriado de 75 mm y 36 calibres. La recámara era excéntrica, del sistema Nordenfelt. El cañón utilizaba cartuchos unitarios de 75 x 350 mm R con proyectiles de entre 5,4 y 7,25 kg de peso.

Dependiendo del tipo de proyectil, la velocidad inicial del proyectil alcanzaba los 500 m/s. El alcance máximo de disparo era de 10 a 11 km. La cadencia de tiro durante disparos prolongados no superaba los 3-4 disparos/min.

Resultado predecible

A finales de octubre de 1941 se realizaron pruebas con dos versiones del cañón autopropulsado GMC T27 de 75 mm. En condiciones de prueba, ambos vehículos demostraron rápidamente sus fortalezas y debilidades. Sin embargo, los resultados de las pruebas se consideraron insatisfactorios y se abandonó el desarrollo del proyecto.


El segundo chasis experimental, vista superior izquierda

Se hizo evidente casi de inmediato que ambos chasis experimentales tenían una capacidad de carga insuficiente. Los cañones autopropulsados, con sobrepeso, demostraron un rendimiento aceptable en carretera en buen estado, pero en tierra perdieron movilidad y maniobrabilidad. La presencia del control dual prácticamente no afectó los parámetros reales.

También surgieron problemas con el cañón. El cañón de 75 mm resultó ser demasiado potente para el nuevo chasis, y ambos vehículos oscilaban considerablemente al disparar. A largo plazo, esto también puso en peligro la integridad de la estructura. Se propuso equipar el cañón autopropulsado con rejas para dirigir el impulso de retroceso hacia el suelo, pero dicho dispositivo reduciría gravemente sus cualidades de combate.

Tras breves pruebas, el ejército decidió abandonar el desarrollo de las dos versiones del cañón autopropulsado T27. Las pruebas y los intentos de corregir las deficiencias identificadas se completaron a más tardar entre noviembre y diciembre de 1941. El proyecto se cerró oficialmente en abril del año siguiente.


Resultado positivo

El proyecto GMC T27 de 75 mm fracasó. Ambas versiones del cañón autopropulsado con ruedas, basadas en chasis experimentales, mostraron bajo rendimiento y fueron abandonadas. Lo mismo ocurrió con otros cañones autopropulsados ​​con ruedas experimentales de la época. Solo unos pocos vehículos similares demostraron un rendimiento suficiente y lograron superar las pruebas.

Simultáneamente, el fracaso de varios proyectos impulsó el desarrollo de todo el campo de la artillería autopropulsada. Demostró qué conceptos debían desarrollarse y cuáles no merecían atención. Como resultado, se desarrollaron cañones autopropulsados ​​basados ​​en chasis semioruga, y la batalla entre ejes fue prácticamente abandonada.

Kirill Ryabov || Revista Militar

viernes, 30 de mayo de 2025

Hiller YROE-1: Mini-helicóptero de inserción de los marines

Los helicópteros portátiles del Cuerpo de Marines de EE. UU. eran demasiado disparatados para sobrevivir

Los helicópteros Hiller Rotorcycles cabían en una camioneta, pero no eran aptos para el servicio.
David Axe || Trench Art



Hiller YROE-1 en pruebas de vuelo en el Centro de Investigación Ames de la NASA en 1963. Foto de la NASA.

Por STEVE WEINTZ

Durante la Guerra de Corea, bastantes pilotos estadounidenses cayeron tras las líneas enemigas. Algunos tuvieron suerte y escaparon con la ayuda de audaces equipos de búsqueda y rescate aéreo, mientras que otros nunca regresaron a casa con vida.

El Cuerpo de Marines de EE. UU. recurrió a los helicópteros para rescatar a los pilotos caídos. Tras un modesto debut durante los últimos meses de la Segunda Guerra Mundial, los helicópteros Whirlybirds demostraron su valía en Corea como transportes y observadores.

Pero los equipos de rescate a bordo de sus lentos y de baja potencia helicópteros corrían el riesgo de convertirse en objetivos y prisioneros. ¿Qué pasaría si los pilotos caídos pudieran rescatarse a sí mismos... con sus propios helicópteros? Un helicóptero lo suficientemente pequeño como para ser lanzado desde una aeronave rápida y lo suficientemente fácil de ensamblar y pilotar para un piloto. Este helicóptero también podría ser útil para reconocimiento.

Con estos conceptos en mente, el Cuerpo de Marines solicitó ofertas en 1954 para desarrollar un helicóptero plegable y personal. La Hiller Aircraft Corporation de Palo Alto, junto con otra empresa, obtuvo el contrato.

Stanley Hiller es considerado uno de los padres del helicóptero estadounidense, junto con Igor Sikorsky y Frank Piasecki. Hiller diseñó y voló su primer helicóptero de ala rotatoria a la precoz edad de 17 años, a pesar de no haber volado nunca antes.

Su empresa construyó algunos de los primeros helicópteros para el ejército estadounidense.

Hiller ya había diseñado helicópteros diminutos. El HOE-1 Hornet, una aeronave biplaza de tan solo 7,3 metros de largo y 244 kilos de peso, empleaba una novedosa técnica de propulsión.

Pequeños estatorreactores montados en las puntas de las palas giraban el rotor a velocidades de vuelo. Estos estatorreactores permitieron a Hiller construir un helicóptero más pequeño y ligero.

Trench Art es una publicación financiada por los lectores. Para recibir nuevas publicaciones y apoyar mi trabajo, considera suscribirte de forma gratuita o de pago.

Pero el diseño de Hiller Aircraft para los Marines fue una maravilla de la ingeniería. El "Rotorcycle" pesaba tan solo 136 kg. Desmontado, era lo suficientemente pequeño como para caber dentro de una carcasa de 4 metros de largo con forma de bomba.

No se incluían herramientas… ni se requerían. Sus piezas se desplegaban o se fijaban con pasadores grandes. Ensamblar la máquina solo tomaba unos minutos.

Al desplegarse, un Rotorcycle podía caer desde un avión hacia un piloto derribado tras las líneas enemigas. Tras recuperar la cápsula del helicóptero, el piloto podía ensamblar la máquina, montarla y volar a un lugar seguro.

El motor de dos tiempos de 45 caballos de fuerza del Rotorcycle hacía girar un rotor de 5,5 metros de diámetro con la potencia suficiente para elevar la máquina y a su ocupante a 3.000 metros de altura. Podía volar a más de 80 kilómetros por hora.

Se suponía que el alcance de 64 kilómetros de la aeronave llevaría al piloto de regreso a territorio aliado.

Hiller Aircraft construyó el primer prototipo, pero se vio sobrecargado con otros proyectos de helicópteros. La compañía subcontrató la producción a la británica Saunders-Roe, una respetada y talentosa firma aeronáutica experta en la construcción de aeronaves inusuales.

Saunders-Roe construyó 10 helicópteros plegables YROE-1. La compañía envió cinco de vuelta a Estados Unidos para pruebas y evaluación. Los demás permanecieron en Europa para pruebas y comercialización.

Ilustración de una revista de la década de 1950 sobre el hipotético uso de Rotorcycles en combate. Ilustración de David Zondy.

Los extraños pajarillos causaron una gran impresión. Incluso antes de que los militares comenzaran a probarlos, la idea de un helicóptero portátil para una sola persona deleitaba al público.

En 1957, Stanley Hiller intentó calmar el entusiasmo civil, declarando a la agencia de noticias United Press: «Pasará mucho tiempo antes de que el ciudadano medio pueda poseer uno».

Sabía de lo que hablaba. Las máquinas voladoras son inherentemente más complicadas de operar que los vehículos terrestres, y las consecuencias de un error o un mal funcionamiento son mucho mayores, debido a la gravedad.

Hay una expresión común que dice que pilotar un helicóptero es como darse palmaditas en la cabeza mientras se frota la barriga y conducir con las rodillas. Se necesita mucho entrenamiento para convertirse en un piloto de helicóptero seguro y hábil.

Y esa era la mayor desventaja del Rotorcycle. No solo se necesitaba ser piloto de helicóptero, sino también uno bueno para volarlo. Si a eso le añadíamos controles sensibles y una cabina con asiento de bicicleta, con pocas señales visuales, obteníamos una aeronave muy difícil de operar.



Además, teníamos una aeronave que se estaba volviendo obsoleta rápidamente. La misión del Rotorcycle se desvaneció cuando los helicópteros adquirieron potentes motores de turbina de gas y mejoraron las técnicas de búsqueda y rescate.

Cinco de estos pequeños helicópteros se encuentran ahora en museos, incluyendo el Museo de Aviación Hiller en el área de la Bahía de San Francisco y la colección Udvar-Hazy del Smithsonian en Washington, D.C.

El rescate de pilotos derribados tras las líneas enemigas sigue siendo un problema para los militares, especialmente cuando los pilotos capturados se convierten en peones de gobiernos o grupos terroristas. Y, sin duda, las pequeñas aeronaves, lo suficientemente portátiles como para caber en un maletero, mantienen su atractivo.

Excepto hoy sí, no necesitamos pilotos humanos. En lugar de enviar soldados a la batalla con helicópteros personales atados a la espalda, podemos simplemente enviar drones.

jueves, 29 de mayo de 2025

miércoles, 28 de mayo de 2025

MBT: Puesto de conductor de un T-72

Conduciendo un T-72




La posición del conductor dentro de un T-72. En realidad era un lugar sorprendentemente cómodo para estar, con un asiento reclinado, mucho espacio para las piernas y pedales montados naturalmente. Sin embargo, no se puede decir lo mismo de la torreta 😬

lunes, 26 de mayo de 2025

Subfusil: STA/MAS M1924

Subfusil STA/MAS M1924

Modern Firearms




Subfusil STA/MAS M1924, vista lateral izquierda, bípode plegado


Subfusil STA/MAS M1924, vista lateral derecha, bípode extendido

Calibre, mm: 9×19
Longitud total, mm: 830
Peso, kg: 2,7
Longitud del cañón, mm: 215
Capacidad del cargador, municiones: 32
Cadencia de disparo, municiones por minuto: 650

El concepto de subfusil fue adoptado por el ejército francés a principios de la década de 1920, tras un análisis minucioso del MP.18 alemán, y el primer subfusil de fabricación francesa, calibrado para la munición Luger 9×19, se diseñó en 1922. Desarrollado por la STA (Sección Técnica del Ejército), se trataba de un arma más o menos convencional, basada en gran medida en el diseño alemán, con la única... Entre sus características destacan un bípode ligero y desmontable bajo el cañón y una funda antipolvo en el alojamiento del cargador.

Tras el éxito de las pruebas, en 1924 se encargó un pedido de varios miles de subfusiles STA a la fábrica MAS, pero la producción cesó tras la entrega de los primeros mil. Esto se explica, al menos en parte, por el hecho de que el Ejército francés había adoptado una ametralladora ligera de calibre de fusil, y el subfusil STA/MAS M1924 se consideraba en aquel entonces más un arma automática ligera para escuadrones que un arma individual para infantería.

El subfusil STA M1924 es un arma sencilla de retroceso, que dispara a cerrojo abierto únicamente en modo automático. El seguro manual se proporciona mediante un corte en forma de L, realizado en el extremo posterior de la ranura de la manivela de carga. El diseño del cerrojo se basa en el Bergmann MP.18, con un enorme percutor extraíble que se inserta en el cuerpo del cerrojo desde atrás. El resorte de retorno, de diámetro relativamente pequeño, se encuentra dentro del cajón de mecanismos, alrededor de la varilla guía, que está fijada a la tapa trasera extraíble. El cajón de mecanismos tubular está articulado a la parte delantera de la culata de madera, justo detrás del alojamiento del cargador. Este alojamiento se encuentra debajo del cajón de mecanismos y cuenta con una cubierta antipolvo abatible. Las miras consisten en una delantera de hoja y una trasera de apertura. El alza es de tipo tangente, ajustable para un alcance de entre 100 y 600 metros. La alimentación se realiza mediante cargadores de caja de doble hilera y doble alimentación, ligeramente curvados. Se puede acoplar un bípode plegable ligero a la parte delantera del cañón, debajo de la base del alza.

domingo, 25 de mayo de 2025

Tanque ligero: Vickers 6-Ton Tank

Vickers 6-ton



Un Vickers 6-ton Mk E Tipo A polaco


El Vickers 6-Ton Tank o Vickers Mark E fue un tanque ligero británico diseñado como un proyecto privado de la compañía Vickers. Al principio no le interesó al ejército británico, pero fue comprado y fabricado bajo o sin licencia por un gran número de fuerzas armadas extranjeras. A partir de su diseño fue fabricado el similar, pero mejorado por los soviéticos T-26. También fue el predecesor directo del tanque polaco 7TP. Al inicio de la Segunda Guerra Mundial era el segundo diseño de tanque más común en el mundo después del Renault FT-17.

Tipo Tanque ligero
País de origen Bandera del Reino Unido Reino Unido
Historia de servicio
Guerras Guerra del Chaco
Segunda guerra sino-japonesa
Guerra de Invierno
Guerra de Continuación
Guerra franco-tailandesa
Historia de producción
Fabricante Vickers Armstrong
Producido 1929-1939
Cantidad producida 153
Especificaciones
Peso 7,3 t
Longitud 4,88 m
Anchura 2,41 m
Altura 2,16 m
Tripulación 3

Blindaje 25-19 mm
Arma primaria 2 ametralladoras Vickers de 7,70 mm (Vickers Mk. E tipo A)
Cañón QFSA 47 mm (Vickers Mk. E Tipo B)

Motor Armstrong Siddeley Puma, Gasolina 4 cilindros refrigerado por aire
80-95 CV (60-70 kW)
Velocidad máxima 165 km/h (carretera)
Autonomía 165 km (en carretera)
91 km (a campo través)
Suspensión "Vickers"



Historia, diseño y desarrollos

El primer Mark E fue construido en 1928 como una aventura privada por la firma Vickers-Armstrong Ltd. En el equipo de diseño figuraban los famosos diseñadores John Valentine Carden y Vivian Loyd. El casco estaba realizado con planchas de acero remachadas con un espesor de 25 mm en la parte delantera y en la mayor parte de la torreta y aproximadamente 19 mm en la parte posterior del casco. La potencia era proporcionada por un motor Armstrong Siddeley Puma de 80–95 cv (60-70 kW) (dependiendo de la versión), que le daba una velocidad máxima de 35 km/h en carretera.

Estos ejemplares tenían un innovador sistema de suspensión compuesto por conjuntos de bogies con pequeñas ruedas al que se denominó “suspensión Vickers”, sistema que fue adoptado y copiado por varios países. Este era un buen sistema para bajas velocidades, pero no para altas, por su mantenimiento. Ofrecía mejores prestaciones campo a través, a pesar de que no se podría comparar con la "suspensión Christie" contemporánea. Las orugas de acero de alta resistencia permitían una vida de más de 5.000 km, lo que era considerablemente mejor que la mayoría de los diseños de la época.


Detalle de la suspensión Vickers.

Otra característica del diseño era un tabique cortafuego entre el motor y el compartimento de combate. Disponía de un sistema de comunicaciones interior por laringófono. Los modelos posteriores tuvieron instalada una radio de onda corta Marconi.

El Vickers 6-ton fue construido en dos versiones:

  • Tipo A con dos torretas, cada una armada con una ametralladora Vickers de 7,70 mm.
  • Tipo B con una sola torreta para dos hombres, montando una única ametralladora Vickers y un cañón Vickers QF (Quick Firing) de 47 mm con caña corta, un arma para tanques desarrollada por la firma para exportación solamente.

El tipo B demostró ser una auténtica innovación. Se constató que la torreta de dos hombres con un cañón y una ametralladora coaxial aumentaba considerablemente la cadencia de fuego de ambas armas. A este modelo los diseñadores se referían como montaje dúplex. Los tanques anteriormente construidos estaban armados con una sola arma (como la familia Renault), y otros las tenían instaladas en diferentes partes de la torreta, pero que solo podían ser disparadas por un solo hombre. En su momento este diseño se convirtió en común en casi todos los tanques a partir del Mark E.

El ejército británico evaluó el Mark E, pero lo rechazó, aparentemente debido a ciertas cuestiones acerca de la fiabilidad de la suspensión. Vickers, a continuación, comenzó a ofrecerlo a otros países y pronto recibieron numerosos encargos procedentes de la Unión Soviética, Grecia, Polonia, Bolivia, Siam, Finlandia, Portugal, China, Bulgaria y Estados Unidos Un lote ya completado para Siam fue confiscado por los británicos al comienzo de la guerra. Vickers construyó un total de 153 (la cifra más comúnmente reconocida) Mark E.

Polonia adquirió 50 y la licencia para su producción local, construyendo un modelo con diversas modificaciones, con tomas de aire más grandes, ametralladoras Ckm wz.30, periscopio Gundlach de 360° y un motor Saurer diésel; este diseño entró en servicio como 7TP. Solo 38 del pedido original entraron en servicio, 12 permanecieron sin montar y más tarde utilizados para piezas de repuesto. De las 38 unidades de dos torretas originales, 22 fueron convertidas a la versión de torreta única, que fue modificada instalando un cañón Vickers QF de 47 mm.

A principios de 1928, la compañía presentó el Vickers Medium Tractor, basado en el chasis del Vickers 6-ton. Se pretendía venderlo en el mercado tanto para uso militar como civil. El ejército británico evaluó el tractor entre 1930 y 1932, pero finalmente lo rechazó. En 1934, Vickers desarrolló un tractor de artillería mejorado, propulsado por un motor diésel más potente. Fue adquirido por el ejército británico en pequeñas cantidades como tractores de artillería para remolcar sus grandes cañones de 127 mm (60 libras). Doce fueron pedidos por el Ejército y designados como Dragon, Medium Mark IV. Mientras que la empresa alemana Siemens-Schuckert compró uno en 1935, China 23 en 1937 y la India 18. En 1939, fueron incluidos en la Fuerza Expedicionaria Británica y enviados a Francia, donde la mayoría fueron capturados por los alemanes.


Un par de fotos del tanque ligero Vickers Mk IIB (Patrón de la India) en Elswick Works de Vickers-Armstrong. Estos pequeños vehículos eran muy populares en el momento y nunca fueron hechos con compromiso de tanque vs tanque en mente más bien policial colonial y reprimiendo pigmeos armados con piezas de mango viciosamente afiladas.



La experiencia obtenida con las máquinas vendidas a Polonia mostró que el motor tendía a sobrecalentarse debido al pobre flujo de aire en el motor Puma refrigerado por aire. Este problema fue solventado añadiendo grandes tomas de aire a ambos lados del casco. Para un nuevo encargo belga se modificó el diseño para utilizar el motor refrigerado por agua Rolls-Royce Phantom II en su lugar. Este motor no encajaba en la parte trasera y tuvo que ser montado en el lado izquierdo del tanque, lo que requirió mover la torreta a la derecha y hacia atrás. El prototipo designado Mark F resultante fue evaluado por el ejército belga, pero rechazado. No obstante, se utilizó el nuevo casco, con el motor más antiguo, en las ventas a Finlandia y Siam.

Los soviéticos estaban particularmente satisfechos con el diseño y con haber obtenido la licencia de fabricación. Sin embargo, en su caso la producción local se inició como T-26 y finalmente se construyeron más de 12.000 ejemplares en varias versiones. La Unión Soviética fabricó al principio el modelo con torreta doble; tenían ametralladoras DT de 7,62 mm en cada torreta, o una combinación de una torreta con ametralladora y la otra con un cañón de 37 mm. Más tarde, las versiones más comunes montaron un cañón de 45 mm y dos ametralladoras DT. Las versiones finales de los T-26 estaban construidos mediante soldadura y, al final, el blindaje estaba inclinado en el casco y la torreta. Debido a su amplia utilización y ser una plataforma fiable, se fabricaron diversos vehículos de ingenieros basándose en el chasis, incluyendo lanzallamas y posapuentes ST-26, así como obuses autopropulsados de 122 mm SU-5. También fue construido un novedoso vehículo de demolición radiocontrolado basado en el T-26. Durante la guerra civil española, la Unión Soviética envió ejemplares del T-26 al ejército de la República Española. Los italianos sufrieron severas pérdidas a causa de estos tanques durante la batalla de Guadalajara (1937), y más tarde capturaron algunos que sirvieron como modelo para los tanques M11/39 y M13/40.

En 1939, durante la Guerra de Invierno entre la Unión Soviética y Finlandia, las fuerzas blindadas finlandesas consistían en alrededor de 32 Renault FT-17 obsoletos, algunos Vickers-Armstrong Mk.IV y 4 Vickers Light Tank Modelo 33 equipados con ametralladoras, así como 26 tanques Vickers Armstrong 6-ton. Este último había sido reequipado con cañones antitanque Bofors 37 mm al estallar la guerra. Solo 13 de los tanques lograron llegar al frente a tiempo para participar en las batallas.

En la batalla de Honkaniemi el 26 de febrero de 1940, los finlandeses emplearon los tanques Vickers por primera - y única vez- contra tanques soviéticos durante la Guerra de Invierno. Los resultados fueron desastrosos: de los trece Vickers finlandeses disponibles solo seis tanques 6-ton estaban en condiciones de participar en el primer asalto a las líneas rusas; para empeorar la cuestión, uno de ellos se vio obligado a detenerse al no poder cruzar una amplia zanja. Los cinco restantes siguieron adelante unos pocos cientos de metros, pero se toparon con decenas de tanques soviéticos en la aldea de Honkaniemi. Los tanques finlandeses lograron destruir tres tanques soviéticos pero pronto fueron puestos fuera de combate. En las escaramuzas que siguieron, los finlandeses perdieron dos Vickers más.


Vickers 6-ton finlandés, con torreta y cañón de 45 mm del T-26.

En 1941 los finlandeses rearmaron sus Vickers 6-ton con torretas de T-26 y su cañón ruso de 45 mm y los redesignaron como T-26E. Estos tanques fueron utilizados por el ejército finlandés durante la Guerra de Continuación; 19 tanques Vickers reconstruidos, junto con 75 T-26, continuaron en servicio después de terminar la Segunda Guerra Mundial. Algunos de estos tanques fueron mantenidos como tanques de entrenamiento hasta 1959, cuando fueron gradualmente reemplazados por tanques británicos y soviéticos más modernos.

Usuarios

  • Bandera de Bolivia Bolivia - Pese a que quiso adquirir 12 tanques en total, el 12 de octubre de 1932, Bolivia ordenó 3 tanques Vickers Mk. E. Antiguas publicaciones afirman que eran dos tanques de torreta doble tipo A y uno de torreta simple tipo B. Sin embargo, de acuerdo con los documentos de Vickers y los cablegramas del Ministerio de Relaciones Exteriores de Bolivia a su legación en Londres, se compraron un tanque de torreta doble tipo A (n.° VAE 532) y dos de torreta simple tipo B (n.° VAE 446 y 447). Estaban armados con ametralladoras Vickers Mk.IVb Class C/T de 7,65 mm y cañones QFSA Mk.II L/23 de 47 mm. Los tanques Vickers bolivianos fueron los primeros Mk.E en ser usados en combate y también fueron los primeros tanques usados en combate en América. En 1933 tomaron parte en la guerra del Chaco contra Paraguay. El tanque 447 fue destruido, mientras que los 532 y 446 fueron capturados por Paraguay.
  • Bandera de Bulgaria Bulgaria - El ejército búlgaro ordenó ocho Mk.E Tipo B en septiembre de 1936 (otras fuentes indican 1934), siendo entregados en 1938 y adscritos a la brigada acorazada. Actuaron en septiembre de 1944 contra los alemanes en Serbia y Kosovo al pasarse Bulgaria al bando aliado.
  • Bandera de España España - Un Vickers Mk.E Tipo B ex boliviano comprado al Paraguay a través de un traficante de armas suizo, con número de fabricación VAE446. Probablemente homologado al modelo soviético T-26 tras reemplazarle la torreta.
  • Bandera de Finlandia Finlandia - Compró 34 tanques a partir de 1938. El primer ejemplar correspondía al modelo estándar del tipo B y estaba armado con un cañón corto QFSA Mk.II de 47 mm; los restantes se adquirieron sin armamento y tenían el compartimiento de combate alargado derivado del fallido Mk.F, con un puesto adicional para el operador de la radio; estos fueron inicialmente armados con un cañón corto Puteaux SA18 de 37 mm procedente de los antiguos FT-17, y más tarde fueron reequipados con un cañón antitanque Bofors 37 Psv.K/36 de 37 mm como arma principal y 2 ametralladoras de 7,92 mm como armamento secundario (una coaxial al cañón y la otra en el puesto del radiotelegrafista). Se utilizaron en la guerra de Invierno contra la Unión Soviética. Después de la guerra, los tanques finlandeses Mark E fueron rearmados con cañones de 45 mm y/o torretas de tanques T-26 soviéticos capturados. Los finlandeses designaron a los Vickers reconstruidos como T-26E. Tras la guerra, fueron usados para entrenamiento y permanecieron en servicio hasta 1959.
  • Bandera de Grecia Grecia - Dos Tipo A y 2 Tipo B para evaluación, adquiridos durante o antes de 1935. Un pedido de 14 vehículos adicionales fue cancelado al estallar la Segunda Guerra Mundial.
  • Bandera de Paraguay Paraguay - Un Tipo A ex boliviano capturado en 1933. Fue utilizado durante algunos años después de la guerra del Chaco, para ser finalmente emplazado como monumento hasta 1994, cuando fue devuelto a Bolivia.
  • Bandera de Polonia Polonia - En 1930, el ejército polaco firmó un contrato para el suministro de 50 unidades, de las cuales 12 debían ensamblarse en su país bajo licencia; el primer vehículo en un principio causó una impresión positiva, pero, pronto se encontraron varias desventajas, incluido un motor sensible (incluso poco confiable) y con tendencia a sobrecalentarse, un armamento y protección débiles y una velocidad insuficiente. Por otro lado, el precio fue considerado excesivo, lo que hizo que el gobierno polaco cancelara el pedido en 1931 y solicitara el desarrollo de un modelo basado en el diseño de Vickers que resultaría en el 7TP.
  • Bandera de Portugal Portugal - Dos (uno de cada tipo) para evaluaciones.
  • Bandera del Reino Unido Reino Unido - El ejército británico había evaluado el Vickers 6-ton, pero lo rechazó. Al comenzar la Segunda Guerra Mundial, el Gobierno británico requisó 4 tanques del pedido de Siam (Tailandia) y otros tantos del finlandés, además de 2 prototipos. La mayoría tenían cascos de Mark F, con compartimiento de combate más largo y la torreta desplazada al lado izquierdo. Sirvieron para entrenamiento hasta el final de la guerra. También se emplearon 12 tractores medianos Dragon Mk.IV derivados de este modelo de tanque. Todas las unidades se desplazaron al continente con la Fuerza Expedicionaria Británica, siendo abandonados en la retirada de Dunquerque.
  • Bandera de la República de China República de China - El gobierno chino compró 16 Vickers Mk.E Tipo B en 1935, a los que siguieron otros cuatro al año siguiente con equipo de radio. Combatieron contra los japoneses especialmente en la Batalla de Shanghái en 1937. También se adquirieron 23 tractores medianos Dragon Mk.IV derivados del tanque Vickers.
  • Bandera de Tailandia Tailandia (antes Siam) - Treinta Vickers Mk. E tipo B, entregados entre 1933-34 entraron en combate durante la breve Guerra Franco-Tailandesa en la Indochina francesa. También emplearon 26 unidades de un derivado del Dragon Mk.IV, que montaba un cañón automático Vickers Pom-Pom de 40 mm. Antes de estallar la guerra habían solicitado más unidades (4), pero, a su inicio fueron requisadas por los británicos.
  • Bandera de la Unión Soviética Unión Soviética - Fue el primer comprador del Vickers Mk.E. En 1931 adquirió 15 Mk.E Tipo A y la licencia de fabricación de las dos variantes. Los soviéticos desarrollaron este diseño y fabricaron el T-26 (unos 12.000).
  • Otros - Vickers envió también unidades de demostración a los Estados Unidos, Rumania, Japón, Italia y Estonia (una a cada país, al parecer del Tipo A). Se dice que en los Estados Unidos influenció el diseño de los tanques ligeros T1 y T2 de 1934 y los M2A2 y M2A3 de torretas gemelas de 1935 y 1938.





viernes, 23 de mayo de 2025

Carabina semiautomática: Chiappa M1-9 (Italia)

Carabina semiautomática Chiappa M1-9


Calibres: 9×19
Longitud total: 890 mm
Peso: 2,7 kg sin arma
Longitud del cañón: 457 mm
Capacidad del cargador (municiones): 10 o 15

La carabina semiautomática Chiappa M1-9 es fabricada en Italia por Chiappa Firearms. Esta arma está diseñada principalmente para uso civil, como arma deportiva para tiro de competición LVR (Rifle de Baja Velocidad), así como para entrenamiento, tiro al blanco y defensa personal. La Chiappa M1-9 sigue el modelo de la famosa carabina estadounidense M1, famosa durante la Segunda Guerra Mundial y la Guerra de Corea, pero está adaptada para munición de pistola de 9×19 mm, menos potente, más asequible y ampliamente disponible. Por ello, la M1-9 presenta una acción simplificada y un retroceso mínimo. Chiappa también fabrica una versión M1-22 de la misma arma, con recámara para munición .22LR y apta para entrenamiento o tiro al blanco.

La carabina semiautomática Chiappa M1-9 se fabrica con un mecanismo de retroceso simple, con la mayor parte del peso del cerrojo ubicado debajo del cañón, dentro de la culata. Dispara a cerrojo cerrado. La palanca de seguridad se encuentra en la parte delantera del guardamonte. La alimentación se realiza mediante cargadores extraíbles para pistolas, compatibles con las famosas pistolas Beretta 92FS. La culata, de tipo rifle, está hecha de madera o plástico. La mira trasera ajustable es de apertura y se puede extraer para dejar al descubierto las colas de milano, que permiten montar una mira telescópica o de punto rojo.


jueves, 22 de mayo de 2025

Munición: .30 M1 carbine (7.62×33)

.30 M1 carbine (7.62×33)






El cartucho .30 M1 Carbine se creó en 1940 como producto del proyecto "Light Rifle" del Ejército de los Estados Unidos. Este proyecto pretendía proporcionar una carabina práctica al personal militar que normalmente no contaba con un fusil de tamaño normal. Las pistolas por sí solas se consideraban muy poco eficaces como armas de defensa personal. El proyecto fue un éxito, y se fabricaron muchas carabinas M1 y sus cartuchos durante la Segunda Guerra Mundial y poco después.

Esta munición se utilizó ampliamente durante la Segunda Guerra Mundial y la Guerra de Corea, pero posteriormente su uso disminuyó rápidamente. Originalmente, se disparaba con un solo tipo de arma de producción en masa: la carabina M1 estadounidense (y sus variantes posteriores, la M1A1, la M2 y la M3).

Varios países (por ejemplo, Francia e Italia) intentaron producir fusiles de asalto experimentales para este cartucho a finales de la década de 1940, pero ninguno tuvo éxito. Las únicas armas de diseño y fabricación relativamente recientes que disparan este cartucho son el fusil policial israelí "Magal" y la carabina brasileña Taurus TC-30 (también destinada a uso policial).

La munición de este calibre aún se carga comercialmente, ya que aún existen muchas carabinas M1 en manos de civiles. Solo unas pocas pistolas (pistolas o revólveres) se fabricaron para disparar este cartucho, pero disparar un cartucho de .30 Carbine con un cañón corto suele provocar una detonación y un fogonazo extensos (algunos dirían espectaculares).

Para los estándares modernos, este cartucho tiene un alcance y una potencia algo inferiores, pero sin embargo es útil para uso policial y defensa personal. Tiene un alcance efectivo de aproximadamente 200 a 300 metros cuando se dispara con una carabina. En ese caso, también supera con creces a los cartuchos de pistola más comunes, como el 7,62×25, el 9×19 Luger o el .45 ACP, cuando se dispara con subfusiles, en términos de energía de boca.

Designación Peso munición, g Velocidad de boca, m/s Energía de boca, J Comments
.30 M1 7 606 1300 bala militar




miércoles, 21 de mayo de 2025

Carabina semiautomática: Sureshot SPEAR

Carabina semiautomática Sureshot SPEAR

Modern Firearms



La carabina semiautomática Sureshot SPEAR es un nuevo e interesante rifle de caza y táctico, diseñado y fabricado en Rusia por la empresa privada Sureshot Armament Group (SAG). Esta empresa se destacó como diseñadora y fabricante de piezas de ajuste y chasis de alta calidad para los rifles Dragunov SVD/Tigr y Kalashnikov AK-74M/serie 100/Saiga. El proyecto "Spear" nació con el objetivo de crear un potente rifle semiautomático .308 win, tan preciso como un SVD o un Tigr, pero tan ligero como un Saiga-308.



Carabina semiautomática Sureshot / SAG SPEAR con cañón de 415 mm

Según el fabricante, la carabina semiautomática Sureshot SPEAR puede disparar grupos de 1,5 a 2 MOA con munición de fábrica de calidad y alcanzar una precisión de 1 MOA a 100 metros con cargas personalizadas correctamente ensambladas.
Para lograr los objetivos establecidos, los diseñadores de SAG crearon un cajón de mecanismos de acero mecanizado estilo Kalashnikov, dimensionado para un cartucho .308 Win / 7,62x51 mm. Este cajón de mecanismos ofrece una construcción ligera pero robusta, con un riel lateral integrado mecanizado en la pared izquierda y puntos de montaje integrados para un chasis patentado de SAG que incluye una cubierta superior de dos piezas y un guardamanos flotante de aleación de aluminio. SAG adquiere los cañones, el sistema de gases, los grupos de cerrojo y las piezas del gatillo a sus fabricantes originales (la fábrica de Kalashnikov en Izhevsk o la fábrica VPO Molot en Vyatskie Polyany). Los cañones están rematados y roscados en la boca con una rosca estándar M14x1LH.



Carabina semiautomática Sureshot / SAG SPEAR con cañón de 415 mm

Para completar el rifle, SAG instala culatas Kalashnikov AK-Evo plegables y ajustables, provenientes de un rifle AK-12, y una empuñadura de pistola de plástico.
Cada carabina semiautomática Sureshot SPEAR puede equiparse con diversas miras ópticas diurnas o nocturnas, utilizando un riel lateral de estilo militar ruso o rieles Picatinny integrados. Se incluye una mira de hierro de respaldo, una mira trasera no ajustable de dioptrías (apertura), integrada en una cubierta superior extraíble. Para poner a cero las miras de hierro, el usuario debe ajustar la mira delantera como en un AK. La munición se alimenta desde cargadores Saiga-308, fácilmente disponibles, con una capacidad estándar de 8 cartuchos. Estos rifles también son compatibles con diversos cargadores de repuesto para Saiga-308, incluyendo los de alta capacidad de hasta 25 cartuchos.


Carabina semiautomática Sureshot / SAG SPEAR con cañón de 350 mm

Especificaciones básicas de la carabina semiautomática Sureshot SPEAR


Calibre: 7,62 x 51 mm / .308 Winchester
Longitud total: 825 mm o 890 mm
Longitud del cañón: 350 mm o 415 mm
Peso sin cargador: 3,48 o 3,69 kg
Capacidad del cargador: 8 cartuchos

martes, 20 de mayo de 2025

Munición: Cartucho Hotchkiss de 13,2 mm

Cartucho Hotchkiss de 13,2 mm





El cartucho Hotchkiss de 13,2 mm se desarrolló en Francia a finales de la década de 1920, especialmente para las nuevas ametralladoras pesadas. Fue adoptado por el ejército francés en 1930 junto con la ametralladora pesada Hotchkliss, y antes de la Segunda Guerra Mundial también se popularizó en varios países europeos y en Japón, principalmente para aplicaciones antiaéreas o aéreas. Tras la Segunda Guerra Mundial, su popularidad decayó rápidamente en favor del cartucho estadounidense 12,7×99 / .50 BMG, con el que el cartucho Hotchkiss guardaba una similitud considerable. Hoy en día, la munición de 13,2 mm está completamente obsoleta. Durante muchos años no se fabricaron armas ni municiones de este calibre.

Designación Peso de bala, g Velocidad de boca, m/s Energía de boca, J Comentarios
52 800 16 640


lunes, 19 de mayo de 2025

Ametralladora MMT (Turquía)

Ametralladora MMT



La ametralladora MMT fue presentada por primera vez por la empresa estatal turca MKE en 2021. Según la empresa, esta ametralladora pretende sustituir a las obsoletas ametralladoras MG-3 de origen alemán, fabricadas en Turquía bajo licencia alemana. MMT significa Modern Makineli Tüfek (ametralladora moderna en turco).



Ametralladora MMT

Cabe destacar que el ejército turco utiliza muchos tipos de ametralladoras además de la MG-3 mencionada, incluyendo la M60E3 estadounidense, la FN MAG belga (también fabricada por MKE como PMT-76) y variantes rusas del Kalashnikov PKM, procedentes de Alemania del Este y Bulgaria. Al parecer, su ligereza y alta fiabilidad impresionaron tanto al ejército turco que MKE se aventuró a producir una versión nacional de este diseño, adaptada para munición de 7,62 x 51 mm de la OTAN.

La ametralladora MMT es un arma accionada por gas, alimentada por correa, que dispara a cerrojo abierto y solo en modo automático. Cuenta con un sistema de pistón de gas de carrera larga y un cerrojo giratorio, copiado del de la ametralladora Kalashnikov PKM. La cinta de alimentación, que utiliza correas de acero de bucle cerrado no desintegrables, también está copiada del diseño ruso, incluyendo su sistema de alimentación de cartuchos de dos etapas (tirar y empujar) de la cinta al cañón. Un sistema de alimentación similar se utiliza para cartuchos sin reborde de 7,62 x 51 mm en algunos clones búlgaros y chinos del PKM. El cajón de mecanismos está fabricado en acero estampado. El cañón estriado se extrae fácil y rápidamente, y su bloque de gases está equipado con un regulador de gas manual.

El arma está equipada con un bípode plegable ligero, una empuñadura de pistola de plástico y una culata retráctil y no plegable. Está equipada con miras de hierro y un riel Picatinny para el montaje de ópticas fijado a la cubierta superior del sistema de alimentación por cinta.

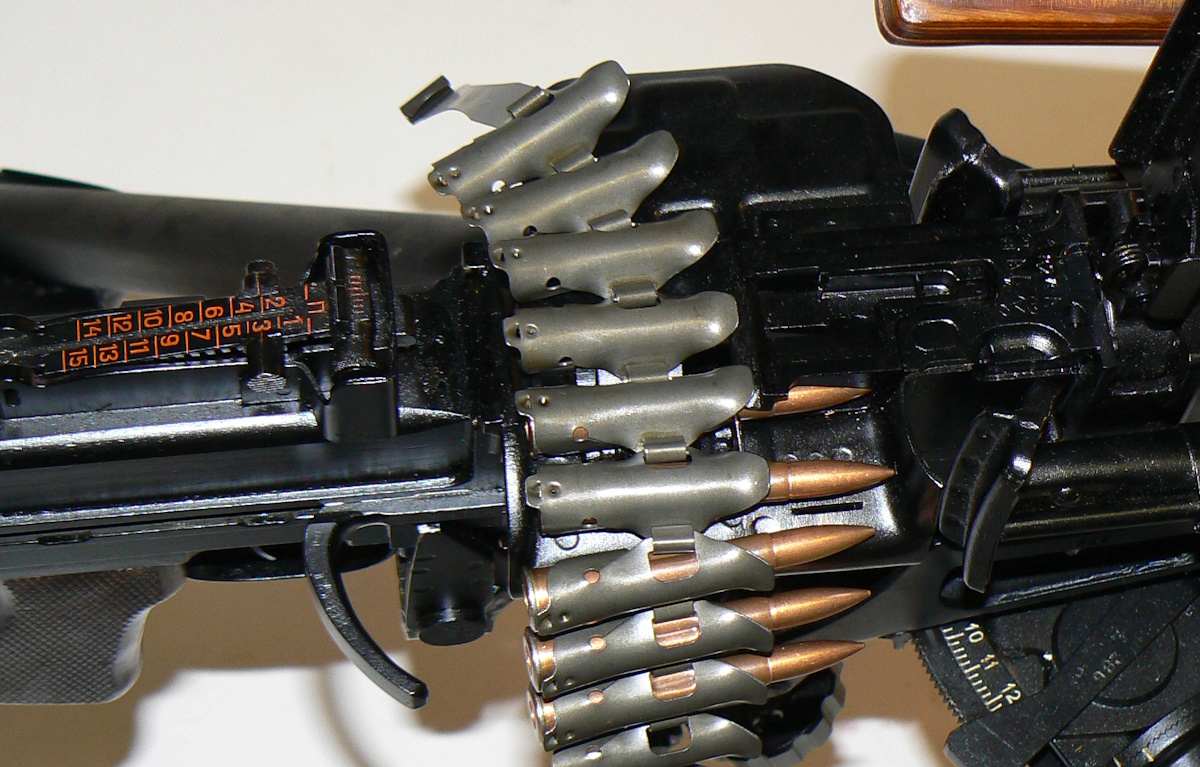

Se alimenta mediante cintas de acero no desintegrables con capacidades de 50, 100 y 200 cartuchos, que pueden suministrarse desde cajas independientes o contenedores que se enganchan bajo el cañón para una mejor maniobrabilidad. También puede montarse en un trípode ligero o acoplarse a diversos soportes para vehículos y torretas controladas remotamente.

Ametralladora MMT, especificaciones básicas


Calibre: 7,62 x 51 mm OTAN
Longitud del cañón: 604 mm
Longitud total: 1120-1200 mm
Peso en vacío: 8 kg
Cadencia de fuego: 750 disparos por minuto

domingo, 18 de mayo de 2025

Indonesia: Cerca de tener su propio jeep eléctrico, el Birawa

Más cerca de tener un Birawa, el Jeep Eléctrico Militar MAB



Jeep eléctrico militar Birawa (todas las fotos: Kompas)

YAKARTA, KOMPAS.com - PT Mobil Anak Bangsa (MAB) brindó una sorpresa interesante en el evento PEVS 2025. En esta ocasión, MAB presentó un vehículo militar descapotable estilo jeep llamado Birawa Jeep EV.

Birawa EV viene con un concepto de cabina doble. A pesar de su condición de coche eléctrico, este vehículo está diseñado con las mejores prestaciones y es capaz de conquistar terrenos off-road gracias a su sistema de tracción 4WD de toda la vida.

Utilizando un motor síncrono de imán permanente (PMSM), se afirma que la potencia generada alcanza los 120 kW.


La velocidad máxima alcanza los 150 kilómetros por hora, con un consumo energético de 15 kWh cada 100 km. Mientras tanto, la batería utiliza litio CATL con una capacidad de 43 kWh.

Según se informa, el MAB realizará pruebas en el Centro de Investigación y Desarrollo del Ejército con fines de certificación, porque el modelo mostrado hace algún tiempo era el prototipo final. Esto significa que estamos un paso más cerca de la versión de producción.

Un dato interesante: el nombre Birawa proviene de un chatbot de inteligencia artificial basado en modelos de lenguaje como ChatGPT.


El MAB probará la certificación del jeep eléctrico militar Birawa

YAKARTA, KOMPAS.com - PT Mobil Anak Bangsa (MAB) exhibió su jeep eléctrico militar en el Salón de Vehículos Eléctricos Periklindo (PEVS) 2025 en JIExpo Kemayoran.

El jeep eléctrico militar fabricado por MAB se llama Birawa. El diseño tiene un carácter duro, con una carrocería cuadrada, como un jeep militar en general.

El Birawa tiene unas dimensiones de 4.490 mm de largo, 1.825 mm de ancho, 1.950 mm de alto y una distancia entre ejes de 2.600 mm. La distancia más baja al suelo alcanza los 225 mm. Este jeep eléctrico tiene capacidad para cinco pasajeros adultos.


El techo es abierto al igual que la parte trasera. En términos de características, Birawa también es muy simple, no hay unidad principal como en los autos modernos.

Lo mismo ocurre con el cristal de la ventana, que sigue siendo manual. El director presidente de PT MAB, Kelik Irwantono, dijo que el jeep eléctrico militar fabricado por MAB estaba a punto de ser probado para su certificación.

"Lo probaremos en el Centro de Investigación y Desarrollo del Ejército después de la exposición. Sí, porque necesita ser probado para la certificación", declaró Kelik recientemente a Kompas.com.

Datos del jeep eléctrico militar Birawa (infografía: Antara)

Kelik agregó que el Birawa exhibido en PEVS 2025 es el prototipo final. Esto significa que la versión de producción no será muy diferente de la que se exhibe actualmente.

Birawa está equipado con una batería de 43 kWh, con una autonomía declarada de hasta 150 km. El motor eléctrico puede producir una potencia de hasta 120 kW y su velocidad máxima alcanza los 150 km/h.

Este jeep eléctrico militar es una de las atracciones del stand del MAB para los visitantes de PEVS 2025. Además, el MAB también exhibe camiones eléctricos, coches eléctricos y motocicletas eléctricas.

sábado, 17 de mayo de 2025

Ametralladora: Nikitin TKB-521 (Unión Soviética)

Ametralladora Nikitin TKB-521

Modern Firearms


La ametralladora Nikitin TKB-521 es un arma interesante que casi se convirtió en la ametralladora de propósito general (GMPM) estándar del Ejército Soviético, pero que repentinamente perdió las pruebas finales frente a la ametralladora Kalashnikov PK, que surgió rápidamente.



Ametralladora Nikitin TKB-521

Los diseñadores soviéticos comenzaron a trabajar seriamente en ametralladoras de propósito general (universales) durante la Segunda Guerra Mundial, tan pronto como las tropas soviéticas se enfrentaron a las ametralladoras alemanas MG-34 y MG-42. Los primeros requisitos técnicos oficiales para una nueva ametralladora universal fueron elaborados por el GAU (Departamento General de Artillería del Ejército Soviético) en 1947, y el trabajo comenzó en dos oficinas de diseño, en las ciudades de Kovrov y Tula.

Sin embargo, diseñar una nueva ametralladora de propósito general resultó ser una tarea difícil. En 1955, sin un final a la vista, el GAU actualizó sus requisitos, reduciendo el límite de peso (en bípode) de 13 a 9 kg. Además, los requisitos sugerían el uso de una correa de acero de empuje y no desintegrable, similar en concepto a la correa alemana Gurt-34, utilizada en las MG-34 y MG-42. El uso de la antigua correa de acero extraíble, diseñada originalmente para la ametralladora Goryunov SG-43, estaba permitido, pero no se recomendaba.
El diseño más prometedor, basado en los requisitos de 1955, fue la ametralladora TKB-521, diseñada por Nikitin en la oficina de diseño TsKB-14 de Tula. El trabajo en esta arma comenzó en 1955 y sus primeras pruebas comenzaron en 1957. En 1958, el Ministerio de Defensa encargó la fabricación de un pequeño lote de varios cientos de ametralladoras Nikitin en la planta mecánica de Kovrov para realizar pruebas de campo prolongadas. Ametralladora Nikitin TKB-521


Ametralladora Nikitin TKB-521

A pesar de este progreso, no todos en la GAU estaban satisfechos con la lentitud del trabajo, que para entonces llevaba más de 10 años. Además, algunos expertos consideraban que la TKB-521 era un arma demasiado compleja y poco fiable, especialmente al ser sumergida en agua. Para impulsar la competencia, en 1958 el Ministerio de Defensa invitó a Mijaíl Kalashnikov, un diseñador de armas ya consolidado, a participar en las pruebas. Como resultado, en muy poco tiempo, Kalashnikov logró producir una ametralladora más sencilla y económica de fabricar que la Nikitin, más fácil de mantener en el campo y más fiable. Por último, pero no menos importante, la ametralladora Kalashnikov utilizaba correas SG-43/SGM más antiguas, muy abundantes y cuya fabricación no presentaba riesgos. Por otro lado, las nuevas correas para las ametralladoras Nikitin presentaban riesgos evidentes de problemas iniciales y, además, eran más difíciles de cargar manualmente. Por lo tanto, tras muchas idas y venidas y numerosas actualizaciones, en 1961 el ejército soviético finalmente optó por la ametralladora Kalashnikov PK en lugar de la Nikitin PN/TKB-521. Cabe destacar que la ametralladora Kalashnikov se probó y adoptó junto con un trípode Samozhenkov modificado, desarrollado originalmente para la ametralladora Nikitin. Cientos de ametralladoras TKB-521, fabricadas en 1960 para las pruebas de campo, se almacenaron en reserva para reaparecer más de 60 años después, durante el conflicto ruso-ucraniano, donde varias ametralladoras Nikitin fueron capturadas por las tropas rusas en 2024 y 2025.



Ametralladora Nikitin TKB-521 sobre trípode Samozhenkov

La ametralladora Nikitin es un arma accionada por gas, alimentada por correa, que dispara a cerrojo abierto y en modo automático. Utiliza un pistón de gas de carrera larga con una gran cámara de gas de expansión en su parte frontal y una válvula de corte que garantiza un funcionamiento más suave en condiciones normales y adversas. Sin embargo, este sistema requiere tolerancias más estrechas entre el pistón y la cámara de gas, un diseño más complejo con una válvula y una válvula de drenaje de agua adicional para evitar obstrucciones cuando el arma se moja y entra agua en el cilindro de gas. Se añade un regulador de gas manual para garantizar una mayor fiabilidad en condiciones adversas. El bloqueo del cañón se logra mediante un cerrojo giratorio, y este se puede reemplazar rápidamente cuando se calienta o se desgasta. El arma se alimenta mediante correas de acero no desintegrables, ensambladas a partir de fragmentos de 50 cartuchos. Cada eslabón está hecho de acero elástico y tiene una sección transversal en forma de C, con la abertura hacia abajo.


Ametralladora Nikitin TKB-521, vista de la unidad de alimentación por correa


Correa para una ametralladora Nikitin TKB-521

Correa para una ametralladora Nikitin TKB-521 Tenga en cuenta que solo los dos cartuchos de la derecha están correctamente colocados; los tres de la izquierda están demasiado atrás y podrían causar atascos si se disparan de esa manera.

Cada ametralladora Nikitin estaba equipada con una culata de madera y una empuñadura de pistola; un bípode plegable se fijaba al tubo de gas. Para su uso como ametralladora mediana, la ametralladora Nikitin se suministraba con un trípode TKB-552, diseñado por Samozhenkov en la misma oficina de diseño.

jueves, 15 de mayo de 2025

Fusil de asalto: Masaf-2 (Irán)

Fusil de asalto Masaf-2 (Irán)

Modern Firearms


El fusil de asalto Masaf-2 de 7,62 mm fue diseñado y fabricado por la Organización de la Industria de Defensa de Irán, controlada por el Ministerio de Defensa. La designación original en farsi para el Masaf-2 es «مصاف-۲», y مصاف significa «batalla» en persa. Un fusil muy similar, aunque ligeramente más pequeño, que dispara munición de 5,56 mm, se conoce como el Masaf-1.

En 2024, oficiales militares iraníes anunciaron que el fusil Masaf-2 había superado con éxito las pruebas militares y que se entregaría a las tropas como reemplazo del obsoleto fusil HK G3 de 7,62 mm, fabricado en Irán con licencia alemana.



Fusil de asalto Masaf-2 de 7,62 mm

El fusil de asalto Masaf-2 de 7,62 mm es un arma de fuego selectivo operada por gas, basada en la plataforma estadounidense AR-10. Utiliza receptores superior e inferior de aleación de aluminio, conectados por dos pasadores transversales. El mecanismo de gas emplea un pistón de gas de carrera corta y cuenta con un regulador de gas manual. El cerrojo giratorio se fija directamente a la extensión del cañón. El arma puede disparar a un solo disparo o en modo automático.

El arma está equipada con un guardamanos de aleación de aluminio con un riel Picatinny a las 12 en punto y una culata retráctil tipo carabina M4. Las miras de hierro están montadas sobre bases desmontables, y el alza trasera está inspirada en la antigua mira HK G3, un tambor característico con varias aperturas para diferentes alcances.
La munición se alimenta desde cargadores desmontables de 20 cartuchos.

Fusil de asalto Masaf-2, especificaciones básicas


Calibre: 7,62 x 51 mm OTAN
Longitud total: 790-1025 mm
Longitud del cañón: 450 mm
Peso (sin cargador): 4 kg
Capacidad del cargador: 20 cartuchos
Cadencia de tiro: 600-700 disparos por minuto
