Concepto de pistola. Una nueva perspectiva

Revista Militar

Mayor crisis de desarrollo

Las armas de cañón corto (CSR) se han desarrollado en todo el mundo durante casi un siglo y medio. Durante este período, los diseñadores de armeros de muchos países han desarrollado, probado y estudiado versiones concebibles e impensables de diseños de pistolas.

Como resultado, se encontraron las variantes más óptimas de los principales mecanismos y ensamblajes, se acumuló una gran cantidad de conocimiento en el campo del diseño, prueba y aplicación de RSE, se probó el uso de nuevos materiales y tecnologías.

En 1980, nació una pistola Glock-17 conceptualmente nueva de la empresa austriaca Glock GmbH, que incorporó con éxito las soluciones técnicas más probadas.

Como saben, la base de su diseño es el mecanismo de bloqueo, que es un principio Browning modificado con el cañón enganchando la ventana de expulsión del cartucho, y el mecanismo de disparo con el amartillado del resorte principal debido a la fuerza del resorte de retorno al girar la persiana. tomado de la pistola Rot-Steyr de 1907.

El uso de plástico de alta resistencia para la fabricación del marco, una gran cantidad de piezas estampadas y el endurecimiento de las superficies de la pistola a un alto grado de dureza por nitrocarburación, que también proporciona resistencia a la corrosión, resultó ser un gran éxito.

Como resultado, la abrumadora mayoría de los nuevos modelos de pistola esencialmente comenzaron a representar solo variaciones de la "Glock-17" con mecanismos básicos similares y diferencias menores. Ha surgido y se ha formado una línea completa de pistolas de percutor tipo glock con un marco de polímero y un gatillo de percusión, a menudo denominados glocoides en el entorno de las armas.

Por lo tanto, en las armas de cañón corto había signos evidentes de una crisis en el desarrollo futuro. La variedad de diseños de pistolas ha alcanzado cierto grado de saturación.

¿Cómo se puede superar esta crisis del desarrollo?

¿Está congelado el mayor desarrollo de la RSE en este punto de congelación?

En busca de una respuesta, tratemos de desvincularnos de los estereotipos habituales de pensamiento y mirar la pregunta desde un punto de vista no estándar, desde la posición de armas conocidas con un movimiento desalineado del cerrojo. en relación con el orificio.

Entre estos sistemas, los más famosos son el subfusil finlandés Jati-Matic de 9 × 19 mm Para, fabricado por Tampeeren Asepaja Oy de 1980 a 1987, y el subfusil francés MAS-38 mod. 1939 con cámara para 7,65 × 20 mm Longue, en servicio durante más de 10 años. El primero, tenía rieles deslizantes inclinados con una subida hacia arriba, el segundo, con una pendiente descendente.

Metralleta Jati-Matic

Metralleta MAS-38

Lo que es especialmente importante tener en cuenta es que la desalineación del movimiento del obturador en estas muestras no afectó la estabilidad del proceso de extracción del revestimiento incluso en modo automático.

También es conocida la pistola deportiva KhRB-88, calibre 0.22LR, modelo 1988, y su contraparte alemana moderna, la pistola Feinwerkbau AW93. Aquí vemos un sistema con guías de perno rotas: la parte delantera del perno se mueve paralela al cañón y la parte trasera con algo de elevación hacia arriba. Este diseño permite que la almohadilla de la culata se eleve más, lo que reduce el eje del orificio y reduce el lanzamiento de la pistola cuando se dispara.

Pistola Feinwerkbau AW93

A lo largo de su larga historia, esta pistola ha proporcionado más de una vez a los deportistas-tiradores los escalones más altos del pedestal olímpico, victorias en competiciones mundiales.

De particular interés son dos muestras inusuales: la pistola del armero suizo Bernard Müller arr. Calibre 1895 de 7,63 mm y una pistola sueca Hamilton de 6,5 mm de principios del siglo pasado. El movimiento del cerrojo en ellos se llevó a cabo no en línea recta, sino a lo largo de un arco de círculo en la dirección hacia atrás y hacia abajo, en la empuñadura de pistola.

Pistola de Bernard Müller

El significado de esta idea es que cuando se dispara, el cerrojo en la posición trasera se dirige hacia abajo, lo que está diseñado para reducir el lanzamiento del arma. Además, la pistola Hamilton incluso participó en la competencia de pistolas de 1903 para el ejército sueco, compitiendo con pistolas tan perfectas para su época como la Browning M1900 y M1903, Parabellum, la pistola de Frommer ...

Pistola de Hamilton en la sección (de la patente)

Además, más recientemente, apareció información sobre otra muestra única en Internet: una pistola experimental de Randy Neroni de los EE. UU. Con una guía de cerrojo inclinado. La pistola demuestra claramente la eficacia de este principio no solo en metralletas, como se mencionó anteriormente, sino también específicamente en la pistola.

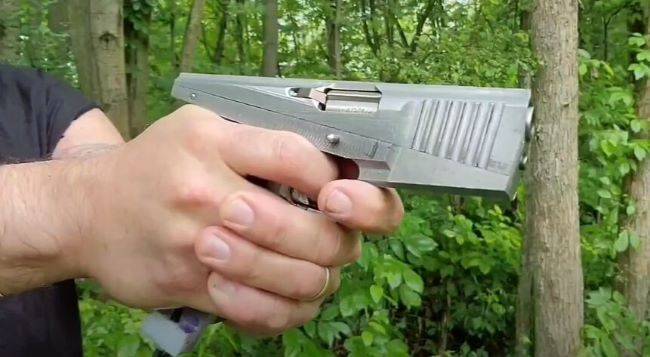

La pistola de Randy Neroni

Por tanto, podemos concluir que los sistemas con un movimiento desalineado del cerrojo con respecto al cañón han demostrado su viabilidad y rendimiento en la práctica.

¿Cómo puede esto ayudar a superar la crisis de desarrollo en RSE?

Una idea paradójicamente simple

A partir del análisis de las muestras anteriores, surge una idea paradójicamente simple.

Las guías de las contraventanas se pueden hacer a lo largo de un suave arco de círculo con un gran radio, con cierta elevación hacia arriba.

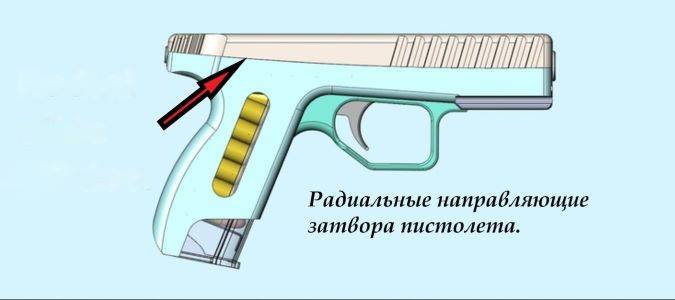

Boceto de una pistola con guías de perno radiales (del modelo 3D)

¿Qué nos aporta esta solución técnica?

Gracias al uso de guías radiales (en adelante, RN), la cantonera de la empuñadura de pistola puede elevarse significativamente más. Este ligero cambio en la forma del mango da como resultado una mejora simultánea en varias características de la pistola.

Obviamente, en primer lugar, la altura del eje del cañón disminuye con respecto a la placa de tope del mango: el hombro de retroceso disminuye. Hasta aproximadamente 0 mm.

Cabe señalar que, en la actualidad, la actitud hacia el pequeño apalancamiento es diferente: a algunas personas les gusta, mientras que otras consideran que esta propiedad es literalmente inútil. Pero aún así, al menos esto es incluso una pequeña, pero una ventaja.

Más. La empuñadura de pistola adquiere la característica de inclinación ergonómica de las pistolas deportivas. Se mejora la comodidad de sujeción.

Además, los dispositivos de mira en la superficie superior del obturador caen significativamente más abajo, y la línea de puntería, por así decirlo, se convierte en una extensión de la mano. Esto puede resultar útil al apuntar. Si esto es así en la práctica, las pruebas deberían mostrar ...

Al mismo tiempo, un grupo de partes de cerrojo (y en total estas partes pesan alrededor de 400 gramos) cae más abajo, y el centro de gravedad del arma disminuye significativamente. mejorando su equilibrio. Esto fue demostrado por el diseño ergonómico general de la pistola. Como sabes, un centro de gravedad bajo mejora el control del arma al disparar.

Disposición dimensional y ergonómica

Según la definición clásica, una pistola es un arma cuerpo a cuerpo compacta. En el curso del estudio del principio, resultó que el uso de guías radiales proporciona una disminución significativa en la altura del arma, en un promedio de 20 mm en comparación con los mejores análogos del mundo.

Por ejemplo, la pistola Glock-19 tiene una altura de 128 mm, la pistola Lebedev PLC es de 130 mm y la pistola propuesta (en igualdad de condiciones) es de solo 105 ... 108 mm.

Dimensiones del mango

Ventajas

Todos los que están familiarizados con el arma son conscientes de que para lograr tal compacidad en altura, en las pistolas de clase subcompacta, los diseñadores acortan el agarre incluso a expensas de la conveniencia de sostener.

En este caso, se proporciona un agarre cómodo del mango con todos los dedos de la mano. Se estima que la capacidad del cargador es de 13 a 14 rondas y, si es necesario, se pueden usar cargadores más largos, incluidos aquellos con un accesorio ergonómico para una mayor facilidad de sujeción.

En este caso, el propietario recibe "dos pistolas en una" - un "compacto" en las dimensiones de un "subcompacto" y una versión militar de la pistola (en el futuro, la opción "tres en uno" también es posible si un se desarrolla la versión del “subcompacto”).

Además, en el proceso de estudio del principio, resultó que, bajo ciertas condiciones, se puede lograr una alimentación casi directa del cartucho desde el cargador a la cámara, lo que puede aumentar la confiabilidad de la pistola.

Estas son las principales ventajas que se consiguen al elevar la cantonera de la empuñadura de pistola gracias al uso de carriles de deslizamiento radiales.

Cabe señalar que las guías radiales tienen una ventaja sobre los análogos más cercanos: guías rotas (LN) del cerrojo (pistola HRB-88) y guías inclinadas (pistola Randy Neroi).

Esencialmente, las guías radiales son una aproximación del LN mediante un arco circular. El arco se posiciona de tal manera que el extremo delantero del cerrojo, como en el caso de LH, se mueve casi en línea recta.

Sin embargo, en comparación con las guías rotas, las RN eliminan el impacto lateral en el punto de rotura de los rieles y, a diferencia de las LN, proporcionan contacto sobre toda su superficie, en lugar de punto a punto. Esto garantiza la supervivencia de las guías cuando se utilizan cartuchos más potentes que el 0.22LR de pequeño calibre.

Al mismo tiempo, en la variante que se muestra en el boceto, la rotación del obturador al final del retroceso forma un ángulo de solo 1,6 grados, que, de hecho, es insignificante y no puede tener un efecto significativo en el proceso de recarga.

Como referencia: el seno de 1,6 grados es igual a 0,028, es decir, el componente transversal, incluso en el punto final del retroceso del obturador, en promedio no difiere en más del 2,8% de la versión clásica con guías rectilíneas. Estos valores están dentro de los límites de los errores técnicos naturales. Incluso la fuerza de fricción, dependiendo de las condiciones de lubricación, varía considerablemente.

Girar el obturador al final de un retroceso

La principal ventaja sobre las guías inclinadas (pistola Randy Neroi) es que la boca del cañón no experimentará vibraciones verticales, lo que está destinado a aumentar la precisión de la pistola.

Según el autor del artículo, una pistola con un vehículo de lanzamiento no es una especie de curiosidad de arma, pero naturalmente puede convertirse en una nueva etapa en el desarrollo de la RSE.

El principio, desde un punto de vista teórico, es internamente orgánico.

Dado que en una pistola con un vehículo de lanzamiento, la masa principal del cerrojo se encuentra por encima del eje del orificio del cañón (ver figura a continuación), el centro de gravedad del cerrojo se desplaza hacia arriba y, en el momento de disparar, no solo el retroceso. surge una fuerza a lo largo del eje del cañón, pero también un par en el hombro entre el eje del cañón y el centro de gravedad del obturador. En términos simples, el cerrojo busca hacer un "asentimiento hacia abajo" con su boca.

La ubicación de la masa principal del perno sobre el eje del orificio

Este fenómeno físico, inherente al RN e identificado durante el estudio del principio, se explica en la siguiente figura:

Presenta convencionalmente tres variantes de la configuración del cerrojo con diferentes posiciones del centro de gravedad (CG) con respecto al eje del orificio y la naturaleza del movimiento del cerrojo bajo la influencia del retroceso. En el primer caso, el CG está ubicado en el eje y el movimiento durante el retroceso es sencillo. En el segundo, el CG se sobreestima significativamente y el obturador adquiere un movimiento de rotación pronunciado. En el tercer caso, se ilustra una variante que tiene lugar en una pistola con un vehículo de lanzamiento. En este caso, se supone que el componente de rotación del cerrojo facilitará el movimiento del cerrojo a lo largo del radio, como si girara el vector de retroceso ligeramente hacia arriba a lo largo del vehículo de lanzamiento y, posiblemente, evite un poco el lanzamiento del cañón.

El análisis del movimiento del cerrojo durante el retroceso también nos permite concluir que no surgirán fuerzas centrífugas en las guías, ya que si se lanza la boca del cañón cuando el cerrojo retrocede, el centro geométrico del arco guía se moverá hacia atrás y, en términos relativos, a " barriendo el arco ". Por lo tanto, la trayectoria del centro de masa de la recámara estará lejos del movimiento a lo largo del radio y cerca de la trayectoria de las pistolas convencionales. Y el ángulo de rotación del obturador a lo largo del arco LV (aprox. 2 grados) será mucho menor que el ángulo de proyección (~ 10 ... 15 grados) y, por así decirlo, "absorbido" por él.

Resultados

Resumiendo, podemos concluir:

- el principio LV es un resultado lógico y natural del desarrollo de sistemas con movimiento de persiana no axial;

- los sistemas con movimiento no axial del obturador han demostrado su eficacia en la práctica, por lo que existen muchas razones para afirmar que una pistola con un vehículo de lanzamiento también será factible y eficiente;

- la aplicación del principio RN en el diseño de la pistola puede mejorar significativamente una serie de características importantes de la pistola;

- basado en el principio RN, es posible crear una pistola conceptualmente nueva que pueda competir seriamente con los sistemas clásicos;

- para un estudio más detallado del principio, es necesario crear un prototipo y realizar sus pruebas.

A lo largo de 8 años de estudio de este principio, el autor ha identificado y superado una serie de problemas que impiden su implementación práctica, ha encontrado y ensamblado en forma de modelo 3D por computadora las soluciones técnicas más óptimas para los principales mecanismos de la pistola. - bloqueo (fundamentalmente nuevo, con larva bajo el cañón), gatillo, mecanismo de extracción, etc., capaz de convertirse en la base para la creación de un prototipo de pistola. Se consideraron los problemas de fabricación, incluida la versión con marco de polímero.

El autor expresa la esperanza de que la popularización de este nuevo principio entre los expertos y fanáticos de la RSE sirva en última instancia a su mayor desarrollo en beneficio de las armas de cañón corto nacionales.

PD

Video sobre el tema del artículo:
Animación de un modelo 3D .
Movimiento del obturador del diseño ergonómico general .
