Ametralladora pesada: Tipo 92 (Japón Imperial)

La ametralladora pesada japonesa Tipo 92 (M1932) de 7,7 mm (Kyuni Shiki Jukikanju)

Robert G. Segel / Small Arms Defense Journal, V3N4 , Volumen 3

El Tipo 92 listo para disparar con la tira de alimentación de 30 rondas insertada en el bloque de alimentación, las manijas plegables en la posición hacia abajo y la tapa del puerto de expulsión abierta. La mira anular antiaérea delantera está unida a su montura en la parte delantera del receptor y la mira de poste antiaérea trasera está unida a la barra de mira.

Los japoneses tenían un sistema único para nombrar y numerar sus armas utilizando dos métodos básicos. Un método se refería al número de tipo, que representaba los dos últimos dígitos del año Jimmu japonés. Para la ametralladora Tipo 92, esto representaba el año 2592 (o 1932 en el calendario gregoriano). Esto se nota en tres caracteres kanji japoneses dispuestos en una columna vertical en la parte superior del receptor del arma. Otro método que se muestra en las marcas en el lado izquierdo del receptor Tipo 92 muestra el símbolo del fabricante; el número de serie del arma; la fecha de fabricación de la Era Showa (la Era Showa fue el período del reinado del emperador Hirohito que comenzó en 1926 y terminó con su muerte en 1989); y el símbolo del arsenal supervisor. El fabricante del ejemplo del Type 92 presentado en este artículo es Tokyo Gas and Electric, el Showa Year 14.

Historia
Aislado durante mucho tiempo, Japón comenzó su industrialización a fines del siglo XIX. Con una gran cantidad de asesoramiento, asistencia e influencia europeos, Japón comenzó a organizar y equipar adecuadamente a sus fuerzas armadas. Sin embargo, a principios del siglo XX, las ametralladoras todavía eran nuevas y novedosas. Incluso los asesores europeos no tenían claro su importancia táctica, pensando que las ametralladoras eran fundamentalmente un arma defensiva diseñada para contrarrestar ataques frontales masivos. Pero los japoneses rápidamente se dieron cuenta del potencial de sus capacidades de apoyo ofensivo y comenzaron a fabricar, bajo licencia, el Hotchkiss modelo 1897 francés. siete anillos de enfriamiento de donas en lugar de los cinco anillos fabricados normalmente en Francia. Es interesante notar que la mayoría de los asesores militares europeos de Japón eran alemanes, y uno puede preguntarse por qué eligieron al Hotchkiss francés. Los registros no son claros, pero se puede suponer que los japoneses querían una ametralladora refrigerada por aire y creían que el diseño de Hotchkiss era el mejor, más robusto y fiable que estaba disponible en ese momento.

Dos infantes de marina estadounidenses en Iwo Jima usan una ametralladora pesada japonesa Tipo 92 capturada contra el enemigo.

Japón pronto reconoció las ventajas en el campo de batalla de su nueva ametralladora pesada en la guerra ruso-japonesa de 1904-1905. Las ametralladoras se usaron ampliamente por primera vez y los japoneses fueron los primeros en usarlas en una guerra "moderna", a diferencia de una guerra "colonial". La flota rusa del Lejano Oriente fue bloqueada en Port Arthur en Manchuria y el lado terrestre fue fuertemente fortificado. Los japoneses utilizaron tres divisiones en el ataque a Port Arthur y cada división tenía veinticinco cañones Hotchkiss. Los japoneses acumularon sus ametralladoras para disparar directamente desde arriba contra las fuertes, pero claramente visibles, defensas rusas. La victoria resultante estableció el papel de la ametralladora pesada en las operaciones ofensivas.

Taisho 3 (1914) Nen Shiki Kikanju
Taisho 3 se refiere al año de producción; en este caso, el tercer año del entonces emperador reinante de la Era Taisho; o en el calendario occidental, 1914.

En 1914, el coronel Kirijo Nambu se dispuso a actualizar el antiguo modelo 1897 Hotchkiss y nuevamente se recámara para el cartucho de rifle Arisaka de 6,5x50 mm con semiborde (Modelo 30). Aunque el arma era básicamente la Hotchkiss modelo 1914 francesa, el coronel Nambu hizo algunos cambios en el mecanismo de bloqueo del cerrojo y en el grupo de la placa posterior. También rediseñó el sistema de eyección que copió el sistema utilizado en el arma Lewis. Además, debido a la expulsión abrupta del Taisho 3, empleó un depósito de aceite y un sistema de aplicación de cepillo en el bloque de alimentación para asegurar una extracción suave de los cartuchos después del disparo. El Taisho 3 se reconoce fácilmente usando empuñaduras de pala en la parte trasera en lugar de las empuñaduras de pistola plegables que se usan en el Tipo 92 posterior.

Tipo 92 (M1932) Kyuni Shiki Jukikanju
El cartucho de rifle de 6,5 mm de potencia moderada no era adecuado para ametralladoras debido a la relativa falta de conicidad que causaba problemas de eyección y su relativa falta de potencia. Esto se hizo evidente en el conflicto de Japón con China. En 1932, el (ahora) General Nambu comenzó a realizar cambios en el Taisho 3 para mejorar su desempeño. Esta versión mejorada se conoce como el Tipo 92. El Tipo 92 fue recámara para el cartucho semi-bordeado de 7,7 x 58 mm que se basó en el cartucho británico .303. El cartucho de 7,7 mm tenía mucho mayor alcance, penetración y poder destructivo general sobre el de 6,5 mm y llevó el arma a su verdadero potencial. Se realizaron otras mejoras en el conjunto del gatillo y las empuñaduras de pala se reemplazaron por un par de empuñaduras de pistola plegables. Es importante destacar que se cambiaron las vistas. El Tipo 92 tenía una mirilla mecánica totalmente ajustable para el viento y la elevación, mientras que el Taisho 3 simplemente tenía una mira tangente sin provisión para el ajuste del viento. El Tipo 92 también tenía provisiones para el uso de una variedad de miras telescópicas en varias potencias y configuraciones. Aparte de estos refinamientos, el Tipo 92 era mecánicamente el mismo arma que el Taisho 3. Muchos de los Taisho 3 fueron reconstruidos en el arsenal a la configuración del Tipo 92.

Los miembros de la 43.ª Infantería del Ejército Imperial Japonés exhiben sus ametralladoras pesadas Taisho 3 junto con cajas de municiones, piezas de repuesto/cajas de herramientas y asas de transporte. El calibre más pequeño Taisho 3 se puede identificar fácilmente por las empuñaduras de pala.

Tokyo Gasu Denki
El Type 92 presentado en este artículo fue uno de los últimos fabricados por Tokyo Gas and Electric Company, también conocida como Tokyo Gasu Denki, o TGE. TGE era una empresa privada de fabricación de armas en Tokio y operaba bajo la supervisión de varios arsenales durante su historia de producción. Estos incluyeron el Arsenal de Koishikawa antes de 1935, el Arsenal del Ejército de Tokio Número Uno de 1935 a 1936 y el Arsenal del Ejército de Kokura después de 1936 hasta al menos agosto de 1939 cuando Tokyo Gas and Electric se fusionó con Hitachi Seisakusho y dejó de existir como una empresa separada. entidad. Más tarde ese mismo año, el Tipo 92 estaba siendo producido por Hitachi Heiki (Hitachi Weapons Company), descendiente de la matriz Hitachi Seisakusho.

No se sabe en este momento exactamente cuándo Tokyo Gas and Electric comenzó a producir la ametralladora pesada Tipo 92. Las armas completas se fabricaron a principios de 1935 y es probable que las primeras armas aparecieran a fines de 1934, con trípodes y otras piezas que se fabricaron antes, tal vez muy poco después de la adopción oficial de la pistola en 1932. Las ametralladoras pesadas Taisho 3 ya se fabricaban en TGE en 1932 y la fabricación del Tipo 92 allí solo requirió un mínimo de reequipamiento y la adición de alguna maquinaria nueva para fabricar las piezas rediseñadas del Tipo 92.

Los números de serie de los Tipo 92 fabricados en TGE parecen comenzar en 10 000 y terminar a mediados de los 16 000 cuando TGE se fusionó con Hitachi en agosto de 1939. Por lo tanto, durante un período de 7 años, TGE produjo alrededor de 6500 Tipo 92. TGE continuó la producción sin interrupciones durante la transición de gestión de TGE a Hitachi y los números de serie Tipo 92 hechos por Hitachi comienzan donde terminan los números de serie de TGE.

Todas las ametralladoras pesadas Tokyo Gas and Electric Type 92 muestran una mano de obra de alta calidad y un ajuste cuidadoso de las piezas. Sin embargo, el acero utilizado en su construcción tendía a ser blando, mostrando poca evidencia de tratamiento térmico que no fuera el endurecimiento por llama tópica de las piezas móviles para reducir el desgaste. El acabado del Type 92 es un azul óxido uniforme de alta calidad. No se utilizaron atajos de producción en ningún momento durante su fabricación por parte de TGE. El diseño de esta arma se mantuvo prácticamente sin cambios desde el comienzo de su producción hasta que cesó la producción al final de la Segunda Guerra Mundial. El Tipo 92 era un arma duradera y fiable utilizada con gran eficacia por las fuerzas militares imperiales japonesas.

Ametralladora pesada japonesa Tipo 92.

Accesorios
El Type 92 estaba equipado con una pequeña cantidad de accesorios que incluían:

• Un adaptador de extensión antiaéreo para montar en el trípode para operaciones antiaéreas.
• Un anillo antiaéreo delantero y una mira de hoja trasera. La mira anular AA se coloca en la base de la mira anular ubicada frente al receptor y la mira posterior del poste AA se desliza en el canal del mecanismo de la mira trasera. Las miras AA delanteras y traseras se guardaron en una caja de metal ajustada cuando no estaban en uso.
• Se utilizaron tres miras telescópicas diferentes, cada una con un estuche ajustado.
• Flashider.
• Caja de herramientas y repuestos. Las herramientas de desmontaje son particularmente importantes y necesarias para retirar el tapón y el cañón del chorro de gas.
• Asas para llevar el arma y trípode.
• También se emitió una cubierta de pistola.

Miras ópticas
Se utilizaron tres tipos de miras ópticas con la ametralladora pesada Tipo 92. El primero fue el Modelo 93 (1933). El modelo 93 de 6 potencias es una mira periscópica que mide 8,4 pulgadas de arriba a abajo. El ocular está ubicado muy por encima de la parte superior del receptor y se usó para colocar el arma. Se quitó antes de disparar. La mira óptica del Modelo 93 se fijó a una unidad base grande que se unía a la parte superior del receptor. Esta unidad base estaba separada de la mira telescópica y contenía varias ruedas de ajuste.

El segundo tipo de mira óptica fue el Modelo 94 (1934). Esta mira de 5 aumentos también era de tipo periscópico y medía 12,8 pulgadas de arriba a abajo. El ocular está nivelado con la parte superior del receptor y estaba mejor apoyado en la unidad base de la mira. Esta mira se fijó a la misma unidad base de mira grande con las ruedas de ajuste que se usó con el Modelo 93 y se adjuntó a la parte superior del receptor.

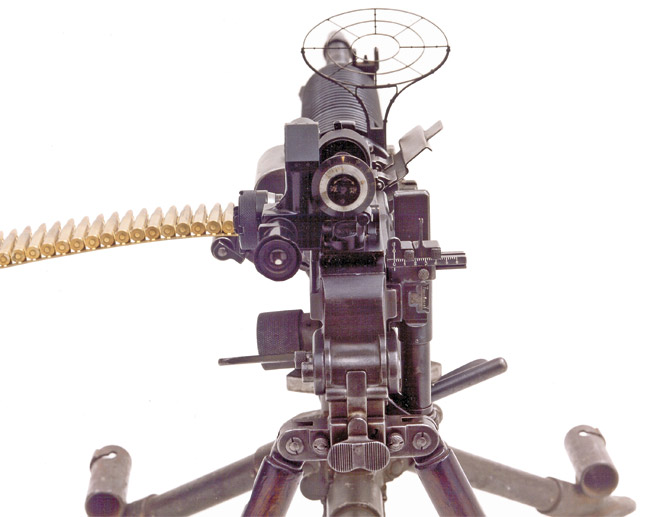

Vista del artillero del extremo operativo del Tipo 92. Tenga en cuenta la ubicación de la mira anular antiaérea delantera y la mira antiaérea del poste trasero unida al mecanismo de la mira trasera. El par de empuñaduras de pistola de madera se doblan hacia abajo en la posición de disparo con el gatillo de pulgar claramente visible. La mira óptica Modelo 96 de 4 potencias está montada directamente en la parte superior del receptor. Se desliza y se traba en una base de vista para una conexión o desconexión rápida.

El tercer y último tipo de mira óptica fue el Modelo 96 (1936). Esta mira es una mira telescópica de 4 potencias y se monta directamente en la parte superior del receptor y se puede usar mientras se dispara. La rueda de elevación está ubicada arriba ya la derecha del ocular y está marcada de 1 a 50 mils más y menos. La perilla de deflexión y la escala están ubicadas en el lado izquierdo de la mira. La única unidad completa se conecta directamente a la parte superior del receptor.

Trípode
El trípode Tipo 92 pesa 61 libras. Una rueda elevadora está ubicada en la parte delantera que sube y baja la cabeza del trípode a la altura deseada. A medida que se baja la cabeza del trípode, la parte inferior de la columna de soporte vertical sobresale por la parte inferior del trípode. Se adjunta una bota de cuero a la parte inferior del trípode para abarcar y proteger esta abertura vulnerable de la suciedad, el barro y la arena. La pistola tiene dos pernos de muñón (izquierdo y derecho) ubicados justo delante del receptor que se bloquean en los receptáculos ubicados en la parte superior de la cabeza del trípode. Los controles de ajuste fino para desplazamiento y elevación están ubicados en la cabeza del trípode debajo del arma.

Una característica única del trípode Tipo 92 es el medio por el cual tres o cuatro hombres transportan fácilmente el arma y el trípode ensamblados (con un total de 122 libras) como si llevaran una litera. Cada una de las dos patas delanteras del trípode tiene un casquillo soldado cerca del pie y fueron enchavetadas para aceptar las asas de transporte. La pata trasera también tenía un receptáculo con llave para aceptar un asa de transporte en forma de "U". La madera o el bambú también podrían usarse en situaciones convenientes en el campo.

Características
La ametralladora pesada Tipo 92 (1932) es un arma de tipo Hotchkiss modificada. La vida útil del cañón es inusualmente larga ya que el arma rara vez se sobrecalienta debido a la lenta velocidad cíclica de disparo, las tiras de alimentación que contienen solo 30 rondas y con su gran cantidad de anillos de enfriamiento (25). El arma utiliza munición semi-bordeada Modelo 92 (1932) de 7,7 mm en bola, trazador y perforante. También se puede utilizar una ronda incendiaria. Otra característica única del Tipo 92 es que, además de tener una tapa del puerto de expulsión que se bloquea y se abre al retraer la palanca de amartillado; también tenía una tapa del puerto de entrada de la tira de alimentación que incorporaba una barra de rodillos de la tira de alimentación que también se abría cuando se retraía la palanca de amartillado. La versión anterior de Taisho 3 demostró su valía durante las largas guerras contra China en la década de 1930 y la Tipo 92 modificada posteriormente fue la ametralladora estándar durante la Segunda Guerra Mundial. El Tipo 92 fue apodado el "pájaro carpintero" por los soldados aliados durante la Segunda Guerra Mundial debido a su sonido distintivo y ligeramente vacilante al disparar. Dado que el arma usaba una tira de alimentación de 30 rondas que colgaba un poco pesada si no la sostenía la mano del artillero asistente en el lado izquierdo del arma cuando se insertaba por primera vez en el bloque de alimentación, las primeras rondas disparadas fueron relativamente vacilantes antes de aumentar la velocidad. . Esto provocó un sonido característico único de esta arma y fácilmente identificable en acción. las primeras rondas disparadas fueron relativamente vacilantes antes de acelerar. Esto provocó un sonido característico único de esta arma y fácilmente identificable en acción. las primeras rondas disparadas fueron relativamente vacilantes antes de acelerar. Esto provocó un sonido característico único de esta arma y fácilmente identificable en acción.

El depósito de aceite se levanta para mostrar las escobillas que pintan cada cartucho con aceite antes de colocarlo en la recámara. Tenga en cuenta el kanji japonés en la parte superior del receptor que dice "Tipo 92".

Operación

1. Seguridad.   Gire la pieza del pulgar del gatillo en el sentido de las agujas del reloj para "seguro". Cuando se quita la tira de alimentación, el perno se bloquea en la posición trasera. Cuando se inserta una tira y se desbloquea el cerrojo, se puede disparar presionando la pieza del pulgar del gatillo.
2. Para cargar y disparar.  Coloque las manijas transversales en la posición inferior o de disparo. Tire hacia atrás de la palanca de amartillado y empújela hacia adelante. Los puertos de apertura de alimentación y expulsión se abrirán automáticamente cuando se mueva la palanca de amartillado. Inserte una tira de munición desde el lado izquierdo del mecanismo de alimentación con las rondas hacia arriba. El arma ya está lista para ser disparada. El arma continuará disparando mientras se presione hacia adelante la pieza del pulgar del gatillo o hasta que se agote la munición, momento en el cual la tira de alimentación ahora vacía se expulsa del lado derecho del arma y el trinquete de sujeción se levanta y sujeta el arma. cerrojo abierto hasta que el arma se recarga con una tira de munición nueva. Para ajustar el cilindro de gas, atornille el tapón del cilindro de gas hacia adentro o hacia afuera, aumentando o disminuyendo la longitud del cilindro de gas hasta que la pistola funcione correctamente.
3. Descargar.   Saque el gancho del brazo del trinquete de sujeción de alimentación debajo de la vía de alimentación en el lado izquierdo del receptor. Retire la tira de alimentación. Revise la cámara para asegurarse de que esté vacía.

Desmontaje
Siempre asegúrese de que el arma esté descargada y segura antes del desmontaje.

1. Placa trasera.   Retire el pasador de la placa trasera girándolo hacia abajo hasta una posición vertical y luego tirando hacia afuera. Sostenga la placa posterior en su lugar contra la presión del resorte operativo y luego retire con cuidado el grupo de la placa posterior, el conjunto amortiguador y el resorte operativo.
2. Tornillo.   Tire de la palanca de amartillado hacia atrás y retire el pistón de gas, el cerrojo y el cerrojo. Alinee las lengüetas de la manija de amartillado con las aberturas en el costado del receptor y retire la manija de amartillado.
3. engrasador.   Empuje hacia adelante el bloqueo del depósito de aceite y levante la parte trasera del depósito de aceite. Quite el tornillo de retención del depósito de aceite y levante el depósito de aceite para sacarlo del bloque de alimentación.
4. Barril.   Quite la tapa del surtidor de gas de la parte inferior del cilindro de gas. Desenrosque el chorro de gas del cañón con la herramienta especial para extraer chorros de gas que se encuentra en la caja de herramientas y piezas de repuesto. Retire la tuerca cilíndrica desenroscando. Con la herramienta especial para extraer el cañón que se encuentra en la caja de herramientas y piezas de repuesto, desenrosque el manguito del cañón. Luego gire el cañón media vuelta hacia la derecha y sáquelo.
5. Mecanismo de alimentación.   Localice el pasador de sujeción ubicado en la parte delantera e inferior de la caja de alimentación. Gire este pasador media vuelta hacia abajo y luego sáquelo. Retire el trinquete de sujeción y el resorte del trinquete de sujeción. Alinee las marcas de la corredera de alimentación con las marcas de la caja de alimentación y desplace el pasador de la corredera de alimentación hacia la parte delantera de la caja de alimentación. Deslice la corredera de alimentación hacia la izquierda, retirando el trinquete de alimentación y el resorte del trinquete de alimentación al mismo tiempo.
6. Montaje. Para montar el arma, proceder en orden inverso al seguido en el desmontaje.

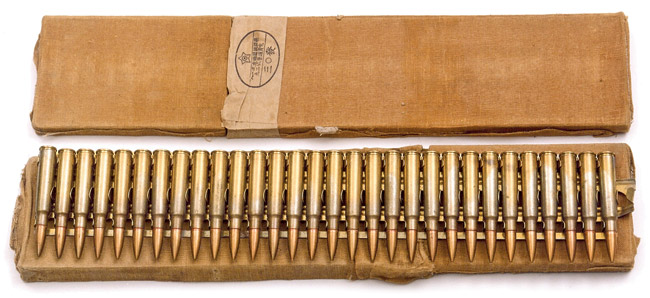

El Tipo 92 usaba tiras de alimentación tipo Hotchkiss. Las tiras estaban hechas de latón y contenían 30 rondas de munición semi-bordeada de 7,7 mm. Cada tira cargada se envasa en una caja de cartón forrada de tela.

(Me gustaría agradecer al renombrado historiador de armas militares japonesas, el Sr. Edwin Libby, por su considerable ayuda al proporcionar información clave para este artículo. Sin su valiosa ayuda, este artículo no podría haberse completado).
