Los matadores de gatos: Tanques pesados, T-29-T34, diseños de 1945

Weapons and Warfare



Tanque pesado T29: El desarrollo de este vehículo comenzó en marzo de 1944 en un intento de producir un tanque pesado con una potencia de fuego y un blindaje superior al del T26E3 (M26). Estaba destinado a adaptarse a la transmisión Cross-Drive y un motor de tanque Ford mejorado a 750HP. La aprobación para la construcción de modelos piloto se otorgó en septiembre de 1944. El casco era similar al del T26E3 pero se alargó para tomar una torreta nueva y masiva para sostener el cañón T5 de 105 mm. El Estado Mayor autorizó la producción de este tipo en febrero de 1945 para su uso en la guerra contra Japón, donde se consideraban necesarias armas de gran calibre para disparar contra búnkeres y cuevas. Las Fuerzas Terrestres del Ejército, sin embargo, se opusieron a vehículos tan grandes como este y declararon que no tenían ningún requisito para ellos. Con el cese de las hostilidades, la producción se limitó a un lote de modelos piloto solo para pruebas y desarrollo. Estos fueron entregados en 1947. Detalles: peso de combate: 138,000 lb; tripulación: 6; armamento: 1 cañón T5 de 105 mm; longitud: 25 pies (sin pistola); ancho: 12 ½ pies; altura: 10 pies 7 pulgadas; velocidad máxima 18 ½ mph; estiba de municiones: 63 rondas; Motor: Ford 750HP.

Especificaciones T29:

Tripulación de 6 hombres

Peso de combate: 70,75 toneladas

CASCO

• Frente superior: 174 mm efectivo
• Delantero inferior: 132 mm efectivo
• Lados frontales: 76 mm efectivos
• Lados traseros: 51 mm efectivos
• Trasero superior: 52 mm efectivos
• Parte inferior trasera: 40 mm efectivos
• Superior: 38 mm efectivo
• Piso delantero: 25 mm efectivo
• Piso trasero: 13 mm efectivo

TORRETA

• Escudo de armas: 203-279 mm efectivo
• Delantero: 206 mm efectivos
• Lados: 127mm efectivo
• Trasero: 102 mm efectivos
• Superior: 38 mm efectivo
• Cañón de 105 mm T5E2
• Carga: Manual (6 rds/min con 2 cargadores)
• Estabilizador: Ninguno
• Visión:
• Telescopio T143E1
• Periscopio M10E5

• 1 x .50 Calibre M2 HB Flexible AA en la escotilla del comandante
• 2 coaxiales calibre .50 M2 HB
• 1 montura de arco M1919A4 calibre .30

Carga de munición:

• 63 balas de 105 mm
• 2420 balas calibre .50
• 2500 balas calibre .30

—————–

El octavo T29 construido se modificó para permitir la instalación del telémetro T31E1 y se convirtió en el T29E3.

Tanque pesado T29E3

Este tanque probablemente tiene una calificación de telémetro significativamente mejor que cualquier otra cosa, excepto probablemente los tanques equipados con telémetro láser en términos de juego, debido al gran tamaño del telémetro; cuanto más ancha sea la base del telémetro, mejor y más preciso será; el T29E3 tenía un telémetro de 274,32 cm; mientras que el Panther F tenía un telémetro de 132 cm y el Tiger II uno de 160 cm.

T29E3 Especificaciones:

tripulación de 6 hombres

Peso de combate: 72 toneladas

Velocidad: 22 MPH

CÁSCO

Frente superior: 174 mm efectivo

Delantero inferior: 132 mm efectivo

Lados frontales: 76 mm efectivos

Lados traseros: 51 mm efectivos

Trasero superior: 52 mm efectivos

Parte inferior trasera: 40 mm efectivos

Superior: 38 mm efectivo

Piso delantero: 25 mm efectivo

Piso trasero: 13 mm efectivo

TORRETA

Escudo de armas: 203-279 mm efectivo

Delantero: 206 mm efectivos

Lados: 127mm efectivo

Trasero: 102 mm efectivos

Superior: 38 mm efectivo

Pistola de 105 mm T5E1

Carga: Manual (6 rds/min con 2 cargadores)

Estabilizador: Ninguno

Visión:

Telémetro T31E1

Telescopio T93E2

Periscopio M10E5

1 x .50 Calibre M2 HB Flexible AA en la escotilla del comandante

2 coaxiales calibre .50 M2 HB

1 montura de arco M1919A4 calibre .30

Carga de munición:

63 rondas de 105 mm

2420 rondas calibre .50

2500 rondas calibre .30

Heavy Tank T30 : Este fue un diseño paralelo al T29 evolucionado y producido al mismo tiempo y dentro del mismo programa. La principal diferencia fue la instalación de un motor Continental 810HP refrigerado por aire en lugar de la unidad Ford y el montaje de un cañón T7 de 155 mm en lugar del arma de 105 mm. Este vehículo incluía un pisón en la torreta para cargar el arma que disparaba munición separada. Tanto el T29 como el T30 se clasificaron como tipos de "adquisición limitada" en abril de 1945. Los detalles del T30 son como los del T29, excepto: armamento: 1 cañón T7 de 155 mm; peso de combate: 144,500Ib; estiba de municiones: 34 rondas; velocidad máxima: 16tmph; Motor: Continental 810HP.

Especificaciones T30

tripulación de 6 hombres

Peso de combate: 71,3 toneladas

Velocidad: 22 MPH

CASCO

• Frente superior: 174 mm efectivo
• Delantero inferior: 132 mm efectivo
• Lados frontales: 76 mm efectivos
• Lados traseros: 51 mm efectivos
• Trasero superior: 52 mm efectivos
• Parte inferior trasera: 40 mm efectivos
• Superior: 38 mm efectivo
• Piso delantero: 25 mm efectivo
• Piso trasero: 13 mm efectivo

TORRETA

• Escudo de armas: 203-279 mm efectivo
• Delantero: 206 mm efectivos
• Lados: 127mm efectivo
• Trasero: 102 mm efectivos
• Superior: 38 mm efectivo
• Cañón de 155 mm T7
• Carga: Manual con polipasto y apisonador de resorte (2 rds/min con 2 cargadores)
• Estabilizador: Ninguno
• Visión:
• Telescopio T143E1
• Periscopio M10E9

1 x .50 Calibre M2 HB Flexible AA en la escotilla del comandante

1 x .50 Calibre M2 HB Coaxial

1 montura de arco M1919A4 calibre .30

Carga de munición:

34 rondas de 155 mm

2200 rondas calibre .50

2500 rondas calibre .30

—————

Estadísticas del cañón T7 de 155 mm:

40 calibres

2 rondas/minuto con dos cargadores

Por lo que puedo decir, nunca se le proporcionó una inyección AP; pero me imagino que un proyectil HE de 95 libras estropearía el día de cualquier tanque; y dado el calibre del arma, una ronda de HEAT sería realmente aterradora.

Tanque pesado T34: Este fue el resultado de la adaptación del cañón AA estadounidense estándar de 120 mm a una forma adecuada para montar en un tanque. El diseño de la serie T29/T30 se modificó para adoptar el cañón T53 de 120 mm mediante cambios adecuados en el montaje del cañón, pero sin alteraciones fundamentales en el diseño básico. Un modelo piloto T29 y un T30 fueron equipados cada uno con el cañón de 120 mm y redesignados como Heavy Tank T34. La aprobación para este desarrollo se dio en abril de 1945, pero el modelo piloto T34 no se entregó hasta 1947. No siguió ninguna orden de producción, pero el diseño del tanque pesado M103 de la posguerra surgió del T34. Detalles como para T29/T30 excepto para cañón de 120 mm.

Especificaciones T34

tripulación de 6 hombres

Peso de combate: 71,8 toneladas

Velocidad: 22 MPH

CÁSCARA

Frente superior: 174 mm efectivo

Delantero inferior: 132 mm efectivo

Lados frontales: 76 mm efectivos

Lados traseros: 51 mm efectivos

Trasero superior: 52 mm efectivos

Parte inferior trasera: 40 mm efectivos

Superior: 38 mm efectivo

Piso delantero: 25 mm efectivo

Piso trasero: 13 mm efectivo

TORRETA

Gun Shield: 203 a 279 mm efectivo

Frente: 184 mm efectivo

Lados: 127mm efectivo

Trasero: 203 mm efectivos

Superior: 38 mm efectivo

Pistola de 120 mm T53

Carga: Manual (5 RPM con 2 cargadores)

Estabilizador: Ninguno

1 x .50 Calibre M2 HB Flexible AA en la escotilla del comandante

1 x .50 Calibre M2 HB Coaxial

1 montura de arco M1919A4 calibre .30

Visión:

Telescopio T143E2

Periscopio M10E10

Carga de munición:

34 rondas de 120 mm

2090 balas calibre .50

2500 rondas calibre .30

———————-

Especificaciones de la pistola T53 de 120 mm:

60 calibres

5 RPM, dos cargadores

Tiro AP:

198 mm a 30 grados a 914 m

173 mm a 30 grados a 1829 m

Vacuna HVAP:

381 mm a 30 grados a 914 m

318 mm @ 30 grados @ 1829 m

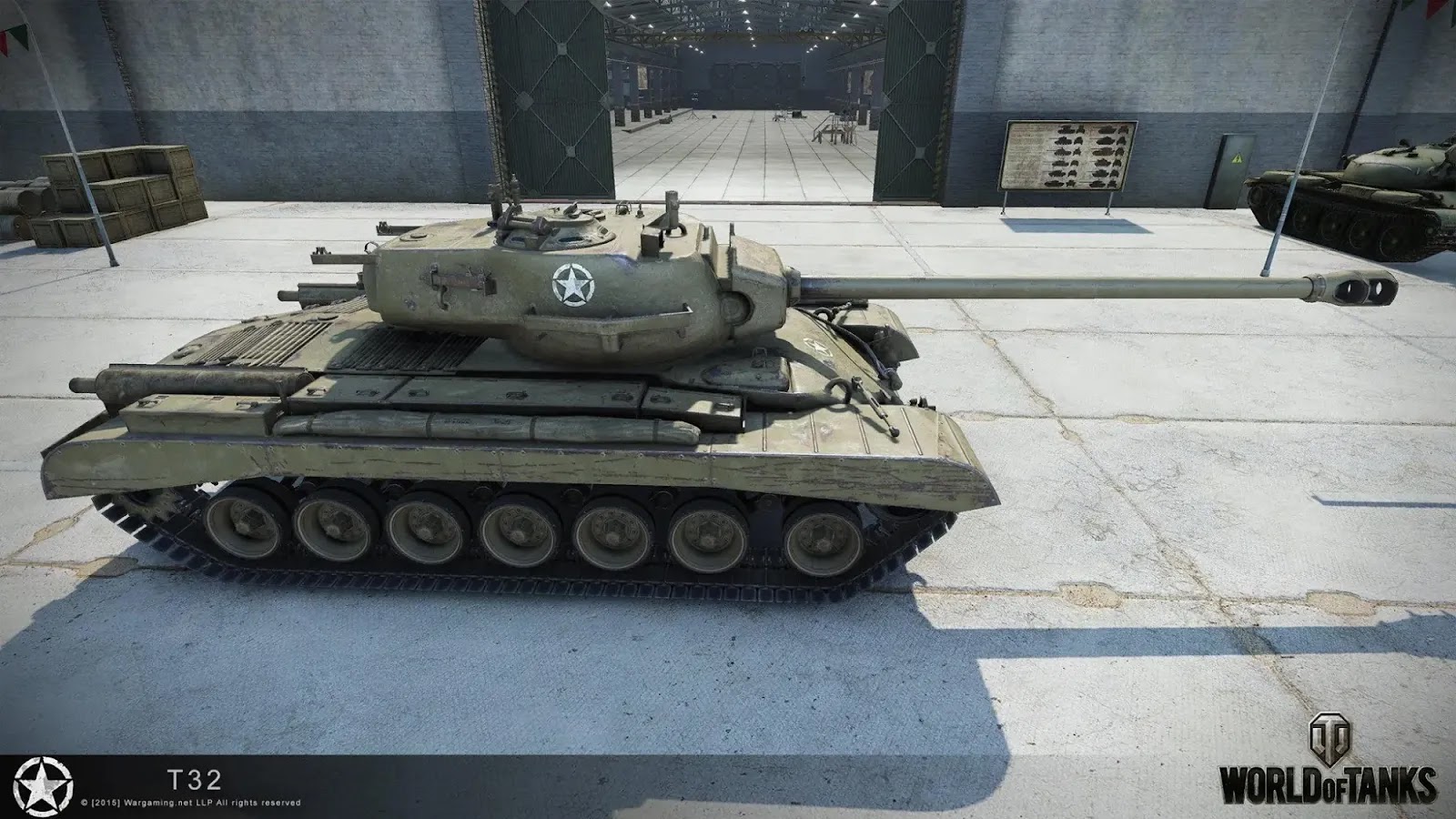

T32E1

Tanque pesado T32 y T32E1:Esta fue una versión mejorada del T26E3 (M26) diseñada para brindar una mejor protección de armadura sin afectar el rendimiento o la confiabilidad del M26. El casco era el mismo que el del M26, alargado por una rueda de bogie a cada lado y con un blindaje máximo aumentado a 125 mm en la parte delantera y 75 mm en los lados. La torreta tenía un blindaje frontal de 200 mm. Se instaló un cañón T15E1 mejorado de 90 mm y se agregó un contrapeso en la parte trasera de la torreta. El motor se actualizó a 750 HP y la transmisión de transmisión cruzada reemplazó la transmisión Torquematic del M26. Además del aumento de longitud y el aumento de peso, otros detalles eran como los de los vehículos de la serie M26. Se ordenó un lote de modelos piloto a Chrysler (Detroit Arsenal) en febrero de 1945, pero no se completó hasta principios de 1946. No siguió ninguna orden de producción.

Especificaciones T32

tripulación de 5 hombres

Peso de combate: 60 toneladas

Velocidad: 22 MPH

CÁSCARA

Frente superior: 216 mm efectivos

Delantero inferior: 184 mm efectivo

Lados: 76mm efectivos

Trasero: 52 mm efectivo

Superior: 38 mm efectivo

Piso delantero: 25 mm efectivo

Piso trasero: 13 mm efectivo

TORRETA

Escudo de armas: 298 mm efectivo

Delantero: 309 mm efectivos

Lados: 199 a 154 mm efectivos

Trasero: 152 mm efectivo

Superior: 25 mm efectivo

Pistola de 90 mm T15E2

Carga: Manual (4 RPM)

Estabilizador: Ninguno

1 x .50 Calibre M2 HB Flexible AA en la escotilla del comandante

1 coaxial calibre .30 M1919A4

1 montura de arco M1919A4 calibre .30

Carga de munición:

54 rondas de 90 mm

550 rondas calibre .50

4000 rondas calibre .30

Visión:

Telescopio M77E1 o M71E4

Periscopio M10E4

————————–

Datos de la pistola T15E1/2 de 90 mm:

70 calibres

Penetración:

Disparo T43 AP (APBC-T; 3200 pies/seg)

132 mm @ ángulo de 30 grados @ 500 yardas

127 mm @ ángulo de 30 grados @ 1000 yardas

124 mm @ ángulo de 30 grados @ 1500 yardas

122 mm @ ángulo de 30 grados @ 2000 yardas

Disparo HVAP T44 (APCR-T; 3750 pies/seg)

244 mm @ ángulo de 30 grados @ 500 yardas

221 mm @ ángulo de 30 grados @ 1000 yardas

196 mm @ ángulo de 30 grados @ 1500 yardas

173 mm @ ángulo de 30 grados @ 2000 yardas
